土工布拉力试验机的力学试验(图文)

发布时间：2022-06-06 来源：济南纵驰测控设备有限公司 浏览：次

土工布是一种具有透水性的新型建筑材料，通过针刺或编织合成纤维而成，一般分为有纺土工布和无纺土工布，具有质量轻、抗拉强度高、耐高温、渗透性好等优点，另外，土工布的力学性能比较多，主要包括抗拉强度、撕破强度、顶破强度、土工布和土的摩擦性能、抗磨损性能、动态穿孔、接头强度等。

一、什么是“土工布”

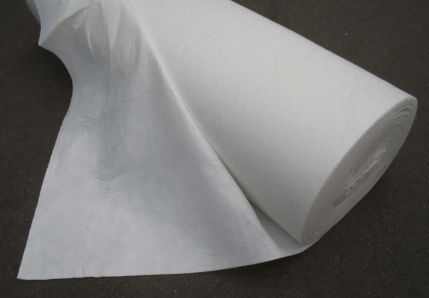

土工布又称土工织物，它是由合成纤维通过针刺或编织而成的透水性土工合成材料。土工布是新材料土工合成材料其中的一种，成品为布状，一般宽度为4-6米，长度为50-100米。土工布分为有纺土工布和无纺长丝土工布。

二、土工布的分类

土工布主要有以下三个系列：

1、针刺无纺土工布，规格100g/m2-600g/m2之间任意选择，主要原材料是采用涤纶短纤或丙纶短纤，通过针刺法制成，主要用途是：江、海、湖河堤的护坡，围海造田、码头、船闸防汛抢险等工程，是通过返滤起到水土保持和防止管涌的有效途径。

2、针刺无纺布与PE膜复合土工布，规格有一布一膜，二布一膜，最大幅宽4.2米主要原材料是要用涤纶短纤维针刺无纺布，PE膜通过复合而成，主要用途是防渗，适用于铁路，高速公路、隧道、地铁、机场等工程。

3、无纺与有纺复合土工布，品种有无纺与丙纶长丝机织复合，无纺与塑料编织复合，适用于基础加固，调整渗透系数的基础工程设施。

三、土工布的应用

土工布广泛用于水利、电力、矿井、公路和铁路等土工工程，主要有以下用途：

1、土层分离的过滤材料;

2、水库、矿山选矿的排水材料，高层建筑地基的排水材料；

3、江河堤坝、护坡的防冲刷材料；

4、铁路、公路、机场跑道路基的补强材料，沼泽地带修路的加固材料;

5、防霜、防冻的保温材料;

6、沥青路面的防裂材料

四、土工布的拉伸试验

土工布的力学性能比较多，主要包括抗拉强度、撕破强度、顶破强度、土工布和土的摩擦性能、抗磨损性能、动态穿孔、接头强度等。

其中，土工布最重要的质量指标是抗拉强度和伸长率，其检测方法：随机抽取5cm块的土工布样品进行测试，非织造土工布在负荷下有颈缩现象，为了防止这一现象引起的检测结果偏差，通常采用10cm宽、20cm长的样品，伸长速率为2cm/min，并使用万测微机控制电子万能试验机进行测试，下面将从主机和夹具两方面来详细介绍一下这款机器

功能总述：

纵驰测控微机控制电子万能试验机具有结构紧凑、简单易用等特点，可应用于最大载荷50kN的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。

主机采用高强度的立柱支撑，高精度滚珠丝杆传动，具有很高的刚性和良好的线性运动特性。选配不同量程的载荷传感器，可以为小到微米级的纤维，大到满载的结构件等试样提供精准的测量数据。此外，丰富的夹具工装、变形测量等附件，几乎可以满足客户所有需求。

关标准：

GB/T 16491-2008 《电子万能试验机》

GB/T 2611-2007 《试验机通用技术要求》

JJG 139-2014 《拉力、压力和万能试验机》

JJG 475-2008 《电子式万能试验机检定规程》

ISO 10319-2008 《土工布宽条拉伸试验》

GB/T 15788-2017 《土工合成材料宽条拉伸试验方法》

试验夹具

对夹夹具可用于拉伸试验，顶破刺破夹具可用于用于测量土工布的顶破强度。

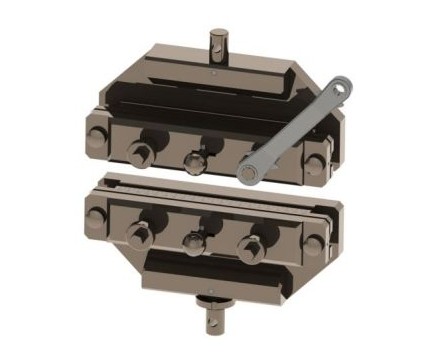

土工布拉伸专用夹具，最大载荷20kN，可简捷高效的夹持试样，夹持试样时，可快速的插入试样并快速的施加夹紧力；夹持试样时，拉力轴线与夹具体保持同轴心；满足标准 GB/T15788-2017。

应用范围：

载荷类型：拉力，不适用于过零/反向应力或疲劳测试；

试样材料：薄板，薄膜，塑料带，细线，织物和软材料；

试样类型：织造类土工布，非织造类土工布，复合型土工布或其他近似的纺织布类拉伸材料。

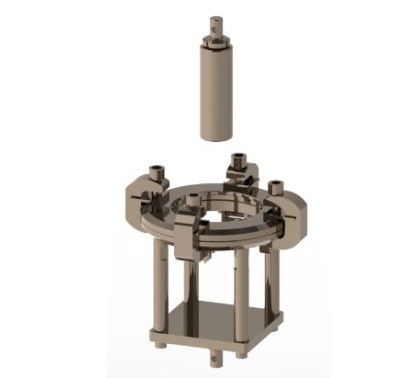

此夹具采用环形夹持试样，夹持可靠方便；上夹具体可以根据不同试验更换不同尺寸的顶压杆；本套夹具适用于土工布的刺破试验，最大载荷5KN。

应用范围：

载荷类型：刺破试验；

试样材料：土工布；

试样类型：矩形、圆形；

执行标准：GB/T 14800-2010。
