伺服拉力试验机微机的各项参数详解(图文)

发布时间：2022-01-28 来源：济南纵驰测控设备有限公司 浏览：次

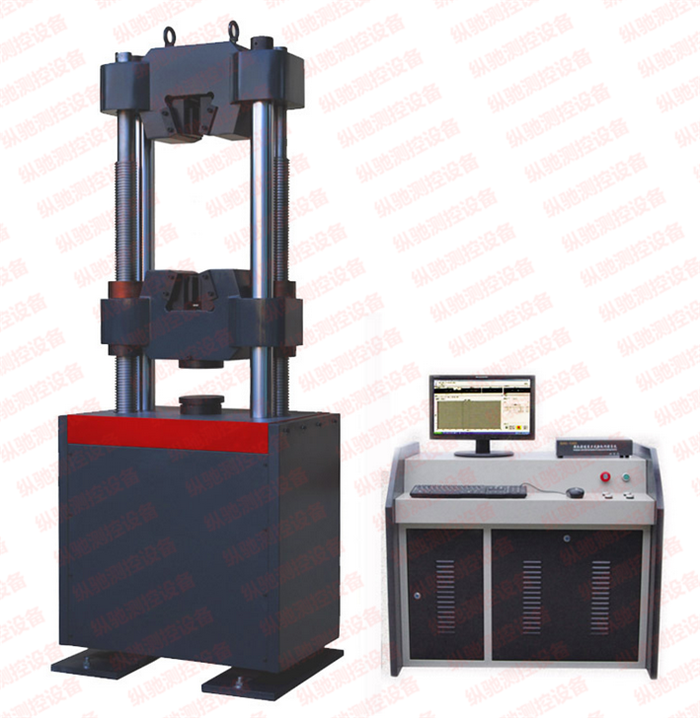

微机控制电液伺服万能试验机集电液伺服自动控制、自动测量、数据采集、屏幕显示、试验结果处理为一体，以油缸下置式主机为平台，配置进口油泵和电液伺服阀、PC机伺服控制器，实现多通道闭环控制，完成试验过程的全自动控制、自动测量等功能，具有专业性好、可靠性高、升级简易等特点，并可随着试验机测控技术的发展和试验标准的变化而不断充实完善。 主要技术指标：

1、最大试验力：300kN；

2、试验力测量范围：2%—100%FS；

3、试验力示值精度：示值精度±1%；

4、最大拉伸空间：600mm；

5、最大压缩空间：500mm；

6、扁试样夹持厚度：0-15；

7、圆试样夹持直径：Φ10-Φ32；

8、活塞位移示值精度：±0.5%FS. ；

9、变形测量分辨率：0.001 mm；

10、 变形测量精度：±1%；

11、 传感器：油压传感器、引伸计；

12、 控制方式：电液伺服闭环控制，控制模式可平滑切换；

13、 显示方式：计算机屏幕显示试验力、活塞位移、试样变形测量值，屏幕显示试验曲线，屏幕调零、标定；

14、 主机尺寸：约940mm×630mm×2010mm；

15、 控制柜尺寸：1020mm×620mm×810mm；

16、 主机重量：约2500kg；

17、 总功率：2.5kW。

[1]主要配置清单：

1、液压万能试验机主机 一台

2、液压万能试验机标准油源 一套

3、电液伺服全数字PC控制器(含计算机) 一台

4、试验机专用PC测控卡 一件

5、打印机 一台

6、电液伺服阀 一台

7、电气控制箱（与油源一体） 一套

8、压力传感器 一件

9、标距50mm引伸计 一件

10、油缸活塞位移传感器及连接件 一套

11、 全数字伺服控制软件 一套

12、 多功能试验数据处理软件包 (包括拉压常用试验软件) 一套

13、 管线 一套

14、 附具（拉伸、压缩、弯曲及安装用备件） 一套
