滚筒剥离试验机的原理和试验方法(图文)

发布时间：2021-06-12 来源：济南纵驰测控设备有限公司 浏览：次

滚筒剥离试验机能做蜂窝板、铝蜂窝板、蜂窝铝板、铝蜂窝芯材等材料的滚筒剥离，平压试验，系统拉剪试验等力学试验之精密设备。能满足HG2369-92 GB/T17200-1997 HB 5443-90,GB/T 1455-2005,GB/T 1453-2005,GB/T 1457-2005等测试标准采用计算机，提高控制精度和系统抗干扰能力

功能原理:
滚筒剥离强度一般是指夹层结构用滚筒剥离试验测得的面板与芯子分离时单位宽度上的抗剥离矩。具体为用带凸缘的筒体从夹层结构中剥离面板的方法来测定面板与芯子胶接的
抗剥离强度。面板一头连接在筒体上，另一头连接上夹具，凸缘连接加载带，拉伸加载带时，筒体向上滚动，从而把面板从夹层结构中剥离开，凸缘上的加载带与筒体上的面板相差
一定距离，夹层结构滚筒剥离强度实为面板与芯子分离的单位宽度上的抗剥离力矩。

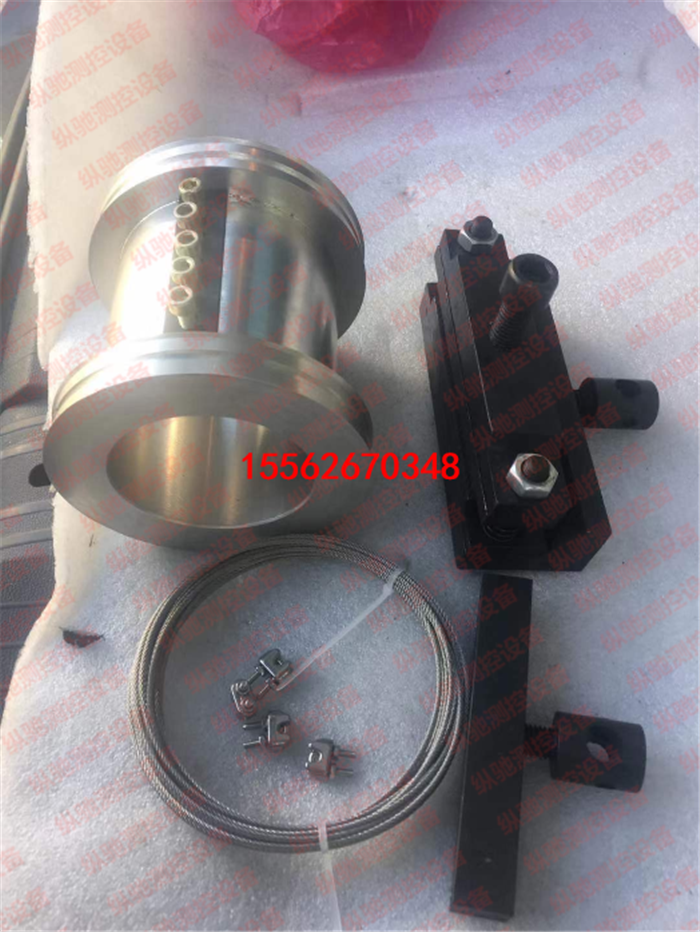

滚筒剥离试验夹具
夹具参数:
1、试验机应符合GB/T 1446-2005第五章的规定。
2、上升式滚筒夹具如下图所示(亦可根据具体试样进行设计定制)，滚筒直径为100mm±0.10mm，滚筒凸缘直径为125mm±0.10mm;加载带为柔韧的钢带或索;滚筒用铝合金材料制
成，并且要求质量不超过1.5kg。
3、滚筒应沿轴平衡，用加工减轻孔或平衡块来平衡
4、加载速度为(20-30)mm/min,仲裁试验时，加载速度为25mm/min。
