塑料力学性能测试所需要的式样是什么样的,有具体尺寸没?(图文)

发布时间：2021-07-02 来源：济南纵驰测控设备有限公司 浏览：次

塑料力学性能测试拉伸强度、弯曲强度、弯曲模量、冲击强度、缺口冲击强度、延伸率等物性检测须裁制成一定形状的试样，都要从样条上取得,很多人不知道尺寸,我们列举出来.

塑料性能测试标准样条规格
GB国家标准拉伸样条尺寸：长：大于150宽：10.0±0.2厚：4.0±0.2
弯曲样条尺寸：长：80±2宽：10.0±0.2厚：4.0±0.2跨距：16±1厚度
洛氏硬度厚度：至少6mm面积：至少可以测试五个点，点与点之间距离不少于10mm，点离样片边缘不少于10mm
冲击样条简支梁：1型试样：长：80±2宽：10.0±0.5厚：4.0±0.2跨距：60-0.0+0.5
2型试样：长：50±2宽：6±0.2厚：4.0±0.2跨距：40-0.0+0.5
长：80±2宽：10.0±0.2厚：4.0±0.2（悬臂梁无缺口）
长：80±2宽：10.0±0.2厚：4.0±0.2（悬臂梁缺口）缺口剩余厚度：8.0±0.2
氧指数长：80-150宽：10±0.5厚4±0.25

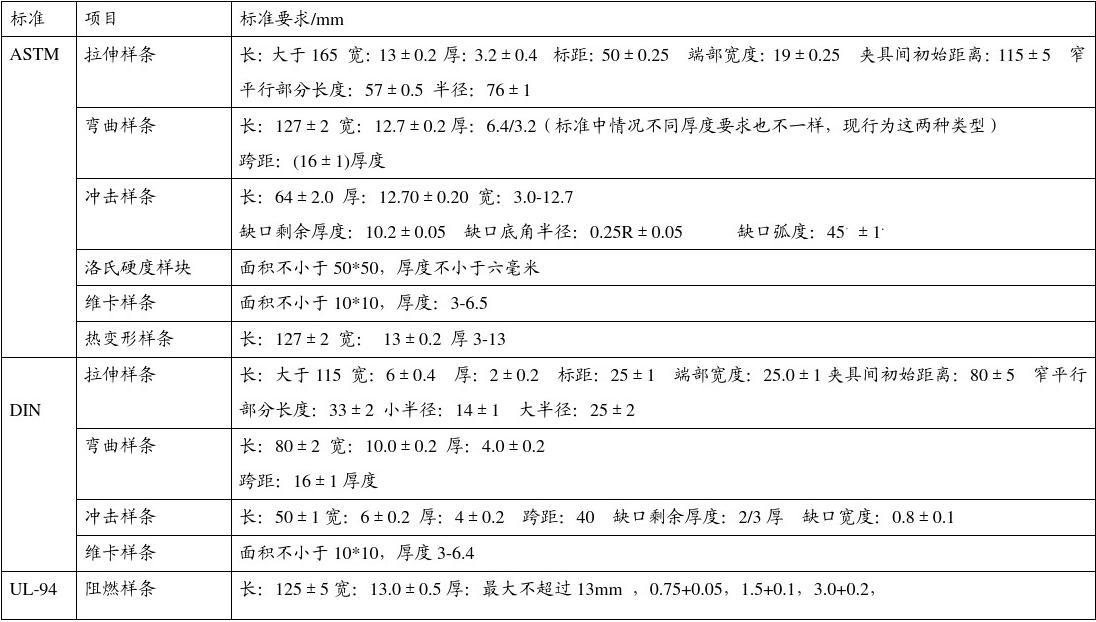

ASTM美国标准拉伸样条长：大于165宽：13±0.2厚：3.2±0.4标距：50±0.25端部宽度：19±0.25夹具间初始距离：115±5窄平行部分长度：57±0.5半径：76±1
弯曲样条长：127±2宽：12.7±0.2厚：6.4/3.2（标准中情况不同厚度要求也不一样，现行为这两种类型）跨距：(16±1)厚度
冲击样条长：64±2.0厚：12.70±0.20宽：3.0-12.7
缺口剩余厚度：10.2±0.05缺口底角半径：0.25R±0.05缺口弧度：45。±1.
洛氏硬度样样块面积不小于50*50，厚度不小于六毫米
维卡样条面积不小于10*10，厚度：3-6.5
热变形样条长：127±2宽：13±0.2厚3-13
UL-94阻燃样条长：125±5宽：13.0±0.5厚：最大不超过13mm，0.75+0.05，1.5+0.1，3.0+0.2，
ISO国际标准拉伸样条长：大于150宽：10.0±0.2厚：4.0±0.2
弯曲样条简支梁：长：80±2宽：10.0±0.2厚：4.0±0.2跨距：16±1厚度
冲击样条长：80±2宽：10.0±0.2厚：4.0±0.2跨距：62-0.0+0.5
长：80±2宽：10.0±0.2宽：4.0±0.2（悬臂梁无缺口）
长：80±2宽：10.0±0.2宽：4.0±0.2（悬臂梁缺口）缺口剩余厚度：8.0±0.2
维卡样条厚：3-6.5面积：不少于10mm2
热变形样条长：120.0±10.0厚：3.0-4.2宽：9.8-15
长：80±2.0厚：4±0.2宽：10±0.2
洛氏硬度厚度：至少6mm面积：至少可以测试五个点，点与点之间距离不少于10mm，点离样片边缘不少于10mm
