电子万能试验机变形测量工作原理(图文)

发布时间：2021-07-29 来源：济南纵驰测控设备有限公司 浏览：次

现在，大多数变形单元都使用单芯片24位超低噪声模数转换器。该芯片集成了信号放大和A/D转换。由于该套变形单元具有以芯片为核心，外围电路少的特点，因此具有精度高，稳定性好，线性误差小，抗干扰能力强的特点。合理的设计和良好的工艺布局使放大器极为稳定。它是连接到放大器的单芯片计算机单元。作为主机的心脏，它负责放大器的范围转换，

变形测量技术参数：
变形测量指标参数包括测量范围
测量范围测试机器可以通过测量系统测量的材料或组件的最小和最大尺寸之间的范围。
指示误差记录或显示的样品变形值的测量值与测量值的实际值之差称为测试机测量系统的指示误差。指示错误是不可避免的，其大小在特定范围内或在标准指定的范围内。
相对于所测得的变化，试验机变形测量灵敏度的灵敏度测量指示器的位移率。灵敏度是测量物理仪器的标志。测试机测量系统的灵敏度越好，测量仪的精度就越高
测试机的变形测量的分辨率是指测试机的光电编码器的测量数据的最小可测量精度。分辨率越高，测量结果越准确。
变形测量的工作原理：

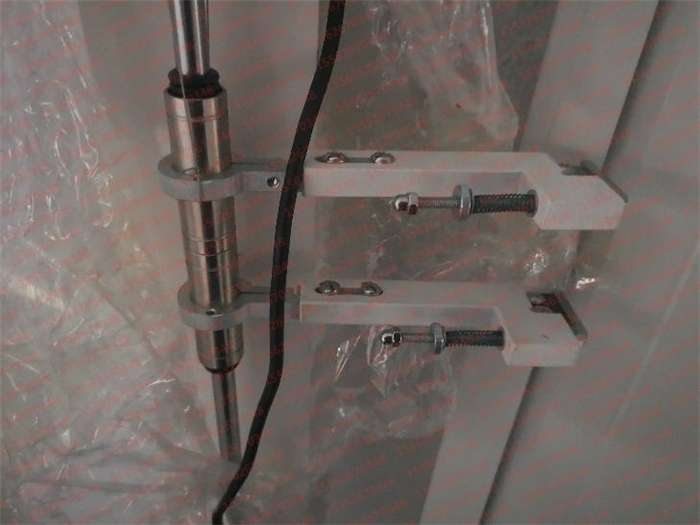

应变式引伸计由弹性元件和与其相连的应变仪组成。当引伸计的臂受到压力时，弹性体变形，并且应变计的电阻值发生变化。电桥失去平衡，并输出与变形成比例的电压信号输出。由于引伸计输出的电信号非常微弱，因此必须将其放大以达到所需值。这项工作被A/D转换器完全放大和转换，然后发送给单片机。单片机以直接读取的方式进行处理和显示，并同时通过RS232传输到计算机进行数据处理。
测试机的变形测量是测试机测控系统的重要组成部分，是测试机的关键技术环节。选择高可靠性和高稳定性的变形测量仪器是用户值得考虑的因素之一。
