50KN微机控制电子拉力试验机|WDW-50微机控制电子拉力试验机(图文)

产品分类: 电子拉力试验机
产品概述:WDW-50微机控制电子拉力试验机可对金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高等院校、科研机构、技术监督、质检站所等部门。可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破,可检测材料的屈服强度、抗拉(压、弯)强度、延伸率、非比例强度、弹性模量等参数。

WDW-50微机控制电子拉力试验机可对金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高等院校、科研机构、技术监督、质检站所等部门。可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破,可检测材料的屈服强度、抗拉(压、弯)强度、延伸率、非比例强度、弹性模量等参数。


计算机系统通过控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验,无污染、噪音低,效率高,具有非常宽的调速范围和横梁移动距离,另外配置种类繁多的试验附具,在金属、非金属、复合材料及制品的力学性能试验方面,具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
结构特点:
1.主机采用高钢度门式框架结构,强度高、变形小;
2.采用进口高精度滚珠丝杠,传动高效平稳;
3.传动部分采用圆弧齿同步带传动,传动过程中双向无间隙;
4.采用交流伺服电机及驱动系统,确保传动平稳,力矩稳定,具有过流、过压、过载等保护装置,调速比可大1:100000;
5.夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;
6.特殊工艺保证试验机同轴度,很好的消除了不规则试样对传感器的影响。

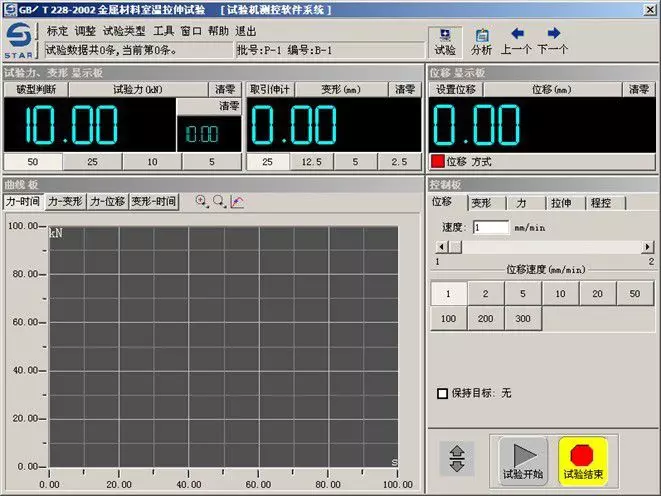

操作软件介绍:
符合GB228-87、GB228-2002等三十多个国家标准有关规定,同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理,并且具有良好的扩展性


)本机采用内置式控制器,保证了该试验机可以实现等速位移控制、等速变形的闭环控制。
b)采交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置。
c)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。
d)自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化
e)条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;
f)自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;
g)自动标定:系统可自动实现示值准确度的标定;
h)自动保存:试验结束,试验数据和曲线自动保存;
i)过程实现:试验过程、测量、显示和分析等均由微机完成;
j)批量试验:对相同参数的试样,一次设定后可顺次完成;
k)试验软件:中文WINDOWS界面,菜单提示,鼠标操作;
l)显示方式:数据和曲线随试验过程动态显示;
m)曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;
n)曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;
o)试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。
p)限位保护:具有程控和机械两级限位保护;
q)自动停机:试样断裂后,移动横梁自动停止;
r)过载保护:当负荷超过各档最大值的3-5%时,自动停机;
自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。
WDW-50微机控制电子拉力试验机技术参数:

1

最大试验力

50KN/50000N

2

试验机级别

0.5级 1级

3

负荷测量范围

0.4%-100%FS(0.5级)/1%~100%FS(1级)

4

示值相对误差

±0.5%(0.5级)/±1.0%以内(1级)

5

试验力分辨力

1/±300000F.S(全程分辨力不变)

6

变形测量范围

0.2%-100%

7

力控速率调节范围

0.005%-5%FS/S

8

力控速率控制精度

速率<0.05%FS时,为±1%设定值以内;

速率 ≥0.05%FS时,为±0.5%设定值以内;

9

变形速率调节范围:

0.005~5%FS/s;

10

变形速率控制精度

速率<0.05%FS/s时,为设定值的±1%以内;

速率≥0.05%FS/s时,为设定值的±0.5%以内;

11

位移速率调节范围

0.005~500mm/min;(最高速可到1000mm/min)

12

位移速率控制精度

为设定值的±0.2%以内;

13

恒力、恒变形、恒位移控制范围

0.5%-----100%FS

14

恒力、恒变形、恒位移控制精度

设定值≥10%FS时,为设定值的±0.5%以内

设定值<10%FS时,为设定值的±1%以内

15

横梁移动行程

750mm

16

有效跨度

400mm

17

电源电压(必须有可靠的接地措施)

~220V±10% 50Hz;

18

机器功率

1.5

19

主机外型尺寸(长宽高)

680x460x1700mm

20

机器重量

≈280kg
