铝塑板弯曲试验原理与试验设备要求(图文)

发布时间：2021-12-13 来源：济南纵驰测控设备有限公司 浏览：次

试验原理
通过夹层结构长梁试样的三点弯曲试验测定面板的弯曲强度，通过夹层结构短梁试样的三点弯曲测定芯子的剪切强度，通过夹层结构长梁试样的外伸梁三点弯曲测定弯曲刚度和剪切刚度，从而测定面板的弹性模量和芯子的剪切模量。

试验设备要求
1、试验机规格：
误差：试验机载荷相对误差不应超过±1%。
试验机使用吨位的选择：机械式和油压式试验机使用吨位的选择应使试样施加载荷落在满载的10%〜90%范围内（尽量落在满载的一边），且不应小于试验机最大吨位的4%。
恒定的试验速度：当试验速度不大于10 mm/min时,误差不应超过20%；当试验速度大于10 mm/min时,误差不应超过10%。

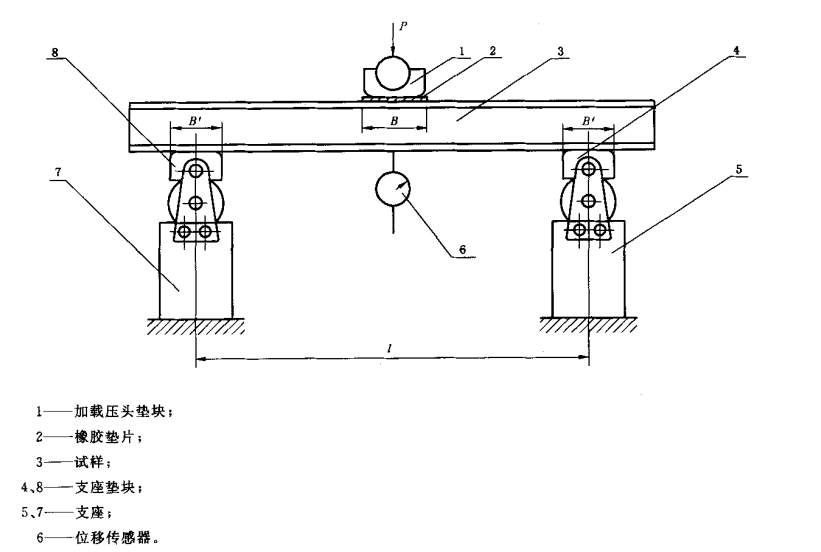

2、加载压头及支座如图所示：

加载压头垫块平面部分宽度应满足10 mm≤B≤30 mm。支座处可以自由转动的垫块，平面部分的宽度应满足10 mm≤B'≤20 mm。
3、橡胶垫片规格：
加载压头与试样之间垫上一块硬质橡胶垫片，其宽度大于压头宽度，厚度为3 mm～5mm。
4、传感器精度：
位移传感器，变形计，精度0.001 mm。
5、游标卡尺精度：
游标卡尺、卡钳，精度为0.01 mm。
6、加载速度：
随试样跨距、厚度及材料性能而改变。一般情况下，测强度时为（2～5）mm/min，测刚度时为（～）mm/min。

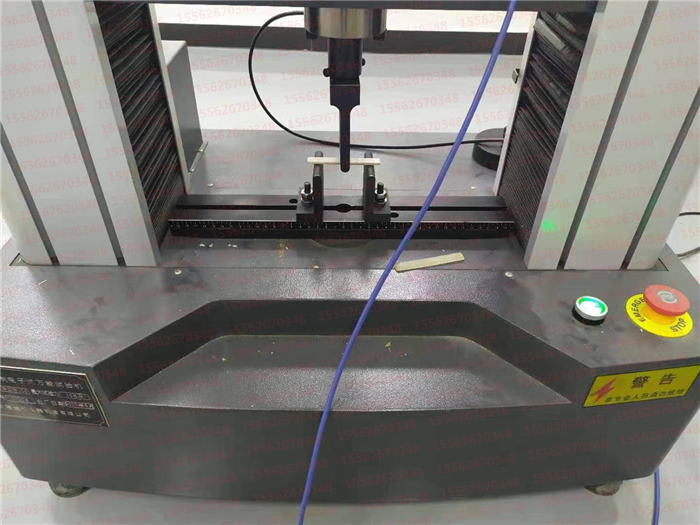

以上就是铝塑板弯曲试验电子拉力试验机的试验原理与试验设备要求
