承插型盘扣式钢管弯曲试验机标准及使用说明(图文)

发布时间：2021-12-20 来源：济南纵驰测控设备有限公司 浏览：次

盘扣架作为一种新型支架体系，具有搭设高度高，承受荷载大和稳定性好等特点，在工程实践中已经得到了大量运用，并取得了良好的效果。盘扣架具有很多优点，在经济性、安全性以及适应性等方面都明显优于传统的支架体系。

该钢管弯曲试验机解决了盘扣架用多规格热镀锌钢管工艺性能：钢管弯曲试验，该设备依据GB/T244-2008 ISO8491：1998《金属管弯曲试验方法》，JG/T503-2016《承插型盘扣式钢管支架构件》生产。适用于GB/T13793-2016《直缝电焊钢管》、GB/T3091-2015《低压流体输送用焊接钢管》、GB/T8162-2008《结构用无缝钢管》等标准中规定的金属管弯曲试验方法。该设备可以高效的完成GB/T3091-2015《低压流体输送用焊接钢管》5.5.1章节工艺性能：钢管弯曲试验。

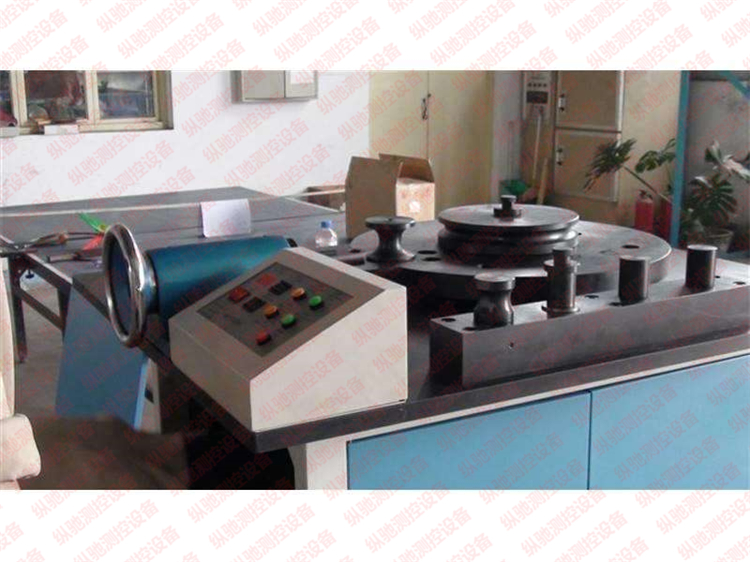

该钢管弯曲试验机广泛应用于检测单位、金属构件厂和建设单位，以检验金属管的弯曲性能。“承插型盘扣式钢管弯曲试验机”针对不同口径的热镀锌钢管试样只需要更换对应的弯心套，调整弯曲半径和更换滚轮即可，设备精度可靠，使用方便，使用寿命长，是目前完善的承插型盘扣式钢管弯曲试验机。

项目	GW-60W
Q345/Q235/Q195热镀锌钢管口径范围（mm）	Φ33.7, Φ38、Φ42.4, Φ48.3, Φ60.3
钢管弯曲角度	0°-90°内任意设定
滚轮工作转速	≤1.4 r/min
弯曲角度控制精度	±1.5°
随机配备钢管用弯心套 （φ=12倍径）	Φ33.7mm=404mm；Φ38mm=336mm；Φ42.4mm=508mm；Φ48.3=580mm；Φ60.3mm=724mm
滚轮	Φ33.7, Φ38、Φ42.4, Φ48.3, Φ60.3
试验控制方法	1.手动控制：由手动控制样品弯曲试验，弯曲过程由手动控制弯曲角度； 2.自动控制：由设备自动控制弯曲试验，弯曲角度可设置，弯曲过程中角度时时显示，弯曲角度达到设置角度时会自动停止。
电动机功率	1.5kw
整机外型尺寸	970X760X1170mm
重量	700kg
