加高加宽电子万能试验机——大尺寸试样力学性能检测的专业解决方案(图文)

发布时间：2026-06-08 来源：济南纵驰测控设备有限公司 浏览：次

在航空航天、轨道交通、复合材料、建筑材料等行业中，许多产品具有大尺寸、宽截面的特点，常规万能试验机的试验空间和有效宽度无法满足测试需求。加高加宽电子万能试验机正是针对这类需求而设计的专用设备，以超大的试验空间、精准的测力系统和稳定的结构设计，成为大尺寸材料力学性能检测的理想选择。

一、产品概述与适用范围

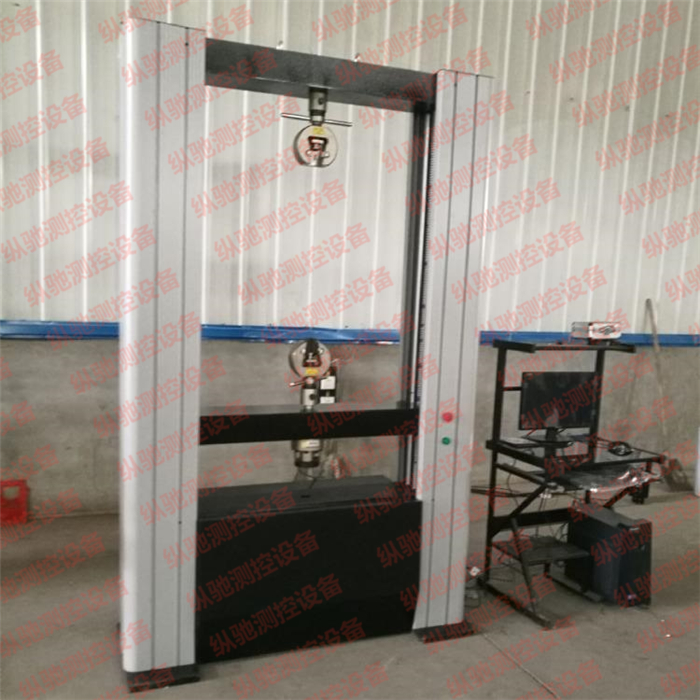

WDW-150E加高加宽电子万能试验机最大试验力为150kN，精度等级达1级，试验力测量范围0.4%～100%FS，示值误差仅±0.5%。该设备采用高刚度门式框架结构，有效试验宽度达850mm，横梁最大行程达2000mm，能够容纳大尺寸试样进行拉伸、压缩、弯曲、剥离、撕裂、剪切、刺破、压陷硬度、低周疲劳等各项物理力学试验。
设备可根据行业标准、国家标准（GB）和国外标准（ISO、ASTM、DIN、JIS等）进行试验并提供数据，自动求取最大试验力、断裂力、屈服强度、抗拉强度、弯曲强度、弹性模量、伸长率、定伸长应力、定应力伸长、定压缩应力等关键参数。
二、核心结构与技术特点
主机采用高刚度门式框架结构，强度高、变形小，在150kN满载条件下仍能保持优异的刚度表现，确保试验结果的准确性。立柱和横梁采用优质合金钢制造，经精密加工和热处理后，同轴度达到高标准要求，有效消除了不规则试样对传感器的影响。
传动系统采用进口高精度滚珠丝杠，传动高效平稳，反向间隙极小。配
套的圆弧齿同步带传动方式，实现了传动过程中双向无间隙，确保位移控制精度。位移分辨力达到0.001mm，横梁位移示值相对误差控制在±0.5%以内，满足高精度位移控制需求。
驱动系统采用交流伺服电机及驱动系统，确保传动平稳、力矩稳定，调速比可达1:100000，试验速度范围0.01-500mm/min，速度准确度在速率≥0.1mm/min时优于±1%。系统具有过流、过压、过载等多重保护装置，确保设备和人员安全。
三、测控系统与软件功能
加高加宽电子万能试验机配备内置式控制器，实现等速位移控制、等速变形控制的闭环控制。电气控制线路参照国际标准设计，抗干扰能力强，确保控制器的稳定性和实验数据的准确性。
专业测试软件基于中文Windows平台开发，界面友好、操作便捷。主要功能包括：
-自动换档：根据负荷大小自动切换到适当量程，确保测量数据准确性；
-条件存盘：试验控制数据和试样条件可制成模块，方便批量试验；
-自动变速：试验过程中移动横梁速度可按预设程序自动变化；
-自动标定：系统自动实现示值准确度标定；
-自动保存：试验结束，数据和曲线自动保存；
-批量试验：对相同参数的试样，一次设定后可顺次完成；
-曲线遍历：试验完成后可对曲线再分析，用鼠标找到曲线上任一点对应的试验数据；
-曲线选择：可选择应力-应变、力-位移、力-时间、位移-时间等曲线；
-试验报告：按用户要求格式编制报告并打印，支持WORD、EXCEL等方式；
-网络接口：可进行数据传输、存储、打印记录和网络传输。
四、安全保护系统
设备具有完善的安全保护功能：程控和机械两级限位保护、试样断裂后移动横梁自动停止、过载保护（超过最大力值10%时自动停机）、过流保护（电压波动
超过20%时自动保护）等，全方位保障设备和人员安全。
五、技术参数概览
|项目|参数|
|------|------|
|最大试验力|150kN|
|精度等级|1级|
|试验力测量范围|0.4%～100%FS|
|试验力示值误差|±0.5%|
|有效试验宽度|850mm|
|横梁最大行程|2000mm|
|试验速度范围|0.01-500mm/min|
|位移分辨力|0.001mm|
六、选购与应用建议
选购加高加宽电子万能试验机时，建议重点考虑以下方面：
-试验空间：根据试样最大宽度和长度确定有效试验宽度和横梁行程；
-力值量程：确保最大试验力处于量程的20%-100%范围内；
-夹具配置：根据测试项目选配拉伸、压缩、弯曲、剪切等夹具；
-控制方式：优先选择全数字闭环控制的微机控制型号；
-厂家资质：选择具有机械加工能力和行业经验的厂家，确保设备精度和售后服务。
七、结语
加高加宽电子万能试验机以其超大的试验空间、精准的测力系统、丰富的软件功能和完善的安全保护，成为大尺寸材料力学性能检测的专业设备。无论是科研院所、质检机构，还是生产企业，一台性能可靠的加高加宽万能试验机都能有效提升检测能力和产品质量控制水平。
