钢筋反向弯曲试验机|GB1499.2-2018钢筋反复弯曲试验机(图文)

产品分类: 弯曲试验机
产品概述:钢筋反向弯曲试验机是对钢筋进行冷弯试验和平面反向弯曲试验的专用设备。采用立式结构,正反弯曲夹具,可以做钢筋直径φ6-φ40mm的正向弯曲和反向弯曲试验,检测金属材料承受弯曲塑性变形的能力,能完成各种金属板材,带材,钢筋等的弯曲试验,既可以弯曲矩形截面材料,也可以弯曲方形,圆形或者多边形横截面积式样。该产品广泛应用于冶金、机械制造、建筑施工、工程监理、技术质量监督等单位测试各种钢筋正、反弯时的力学性能。

钢筋反向弯曲试验机是对钢筋进行冷弯试验和平面反向弯曲试验的专用设备。采用立式结构,正反弯曲夹具,可以做钢筋直径φ6-φ40mm的正向弯曲和反向弯曲试验,检测金属材料承受弯曲塑性变形的能力,能完成各种金属板材,带材,钢筋等的弯曲试验,既可以弯曲矩形截面材料,也可以弯曲方形,圆形或者多边形横截面积式样。该产品广泛应用于冶金、机械制造、建筑施工、工程监理、技术质量监督等单位测试各种钢筋正、反弯时的力学性能。


二参考标准
→ISO 10065,ISO7438,BS 4449-,ASTM 615-07,AS-NZS 4671-,DIN 488-1,JIS G 3112-,CNS 560-;
→GB/T232-2010金属材料弯曲试验方法;
→YB/T5126-钢筋混凝土用钢筋弯曲和反向弯曲试验方法;
→GB/T1499.1-钢筋混凝土用钢第1部分:热轧光圆钢筋;
→GB/T1499.2-2018钢筋混凝土用钢第2部分:热轧带肋钢筋;
→GB/T1499.3-钢筋混凝土用钢第3部分:钢筋焊接网;
→GB/T13788-2017冷轧带肋钢筋;
→GB/T33953-2017钢筋混凝土用耐蚀钢筋;
→GB/T33959-2017钢筋混凝土用不锈钢钢筋;
→GB/T20065-2016预应力混凝土用螺纹钢筋;
→GB/T13014-2013钢筋混凝土用余热处理钢筋;
→GB/T25826-钢筋混凝土用环氧涂层钢筋;
→JGJ/T27-2014钢筋焊接接头试验方法标准;
→JGJ 18-2012钢筋焊接及验收规程;
→JG190-冷轧扭钢筋;
钢筋反向弯曲试验机工作原理:

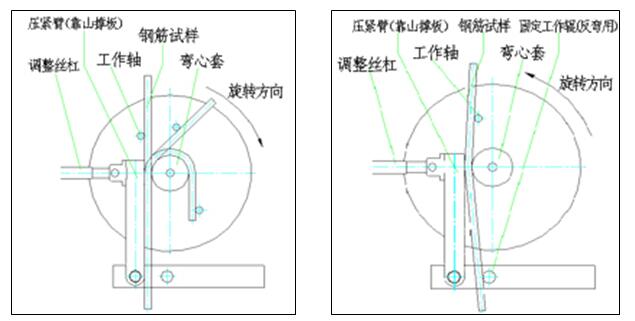

1、主机结构:
本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。
传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方钢和钢板焊接而成并带有侧门的箱体,它支撑着试验机各组成部件。工作台即机器的上平板,其上装有螺旋调整装置和限位机构,另外还装有防护罩等。
2、电气控制部分:
试验机弯曲角度:采用高精度交流伺服电机里面的光电编码器信号,由PLC控制系统进行角度计算、显示和控制,不需要像以前的弯曲机累计显示。控制精度高,持续、稳定,当试验机弯曲角度达到所设置角度时,经PLC控制,使电动机断电终止试验。
钢筋正反弯曲试验机特点
1.正弯、反弯角度在0-180°内任意设定;
2.弯曲角度实时显示。
3.安全可靠的智能限位。
技术参数:

弯曲钢筋直径范围(螺纹钢筋)

φ6-φ40mm

钢筋正向弯曲角度

0°-180°内任意设定

钢筋反向弯曲角度

0°-90° 内任意设定

工作盘转速

≤1.4r/min

辊心距离

165mm

工作盘直径

φ 580mm

电动机功率

1.5kw



工作辊

Ф42

弯心轴

Ф25、Ф42各一件

整机外型尺寸

1050×760×1170mm

重量

700kg
