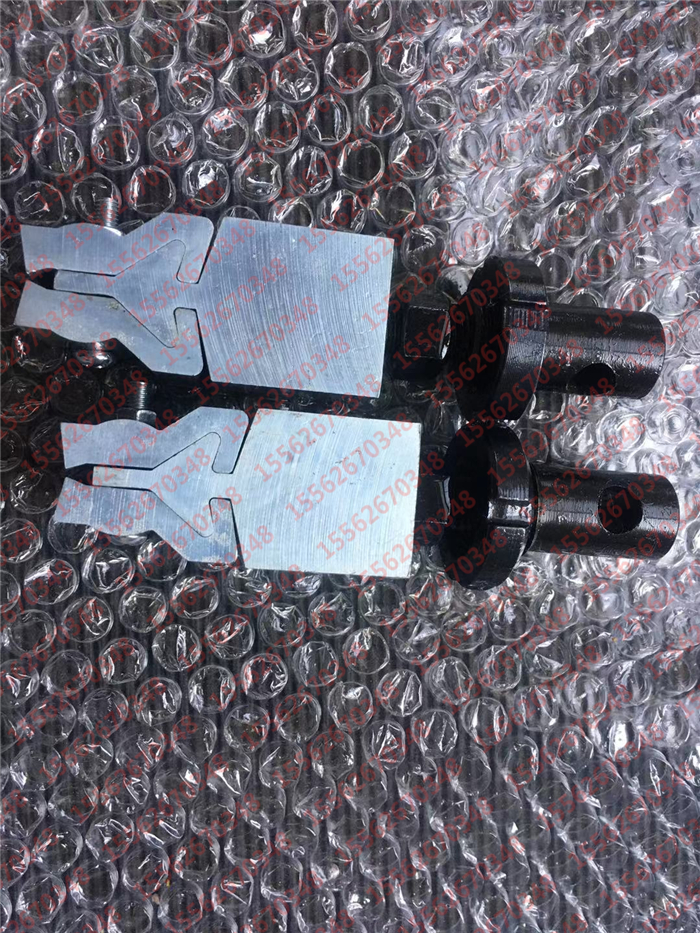

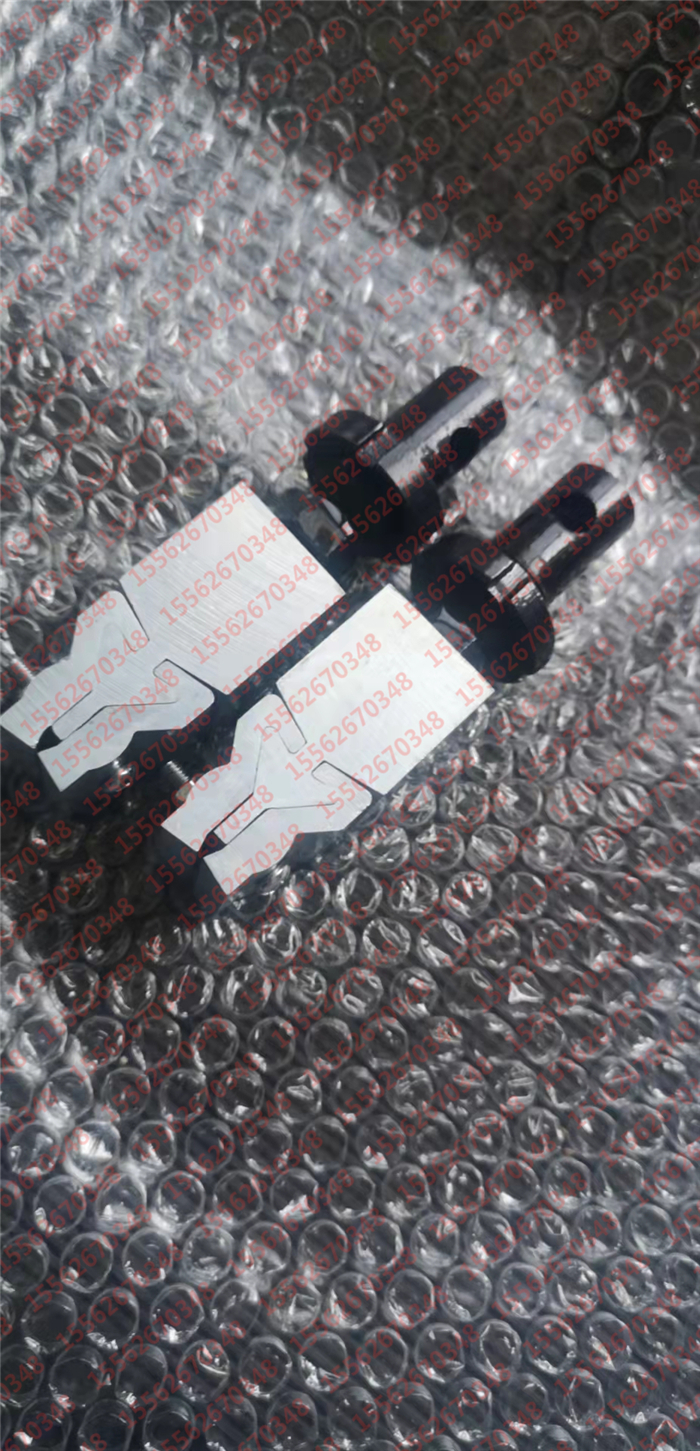

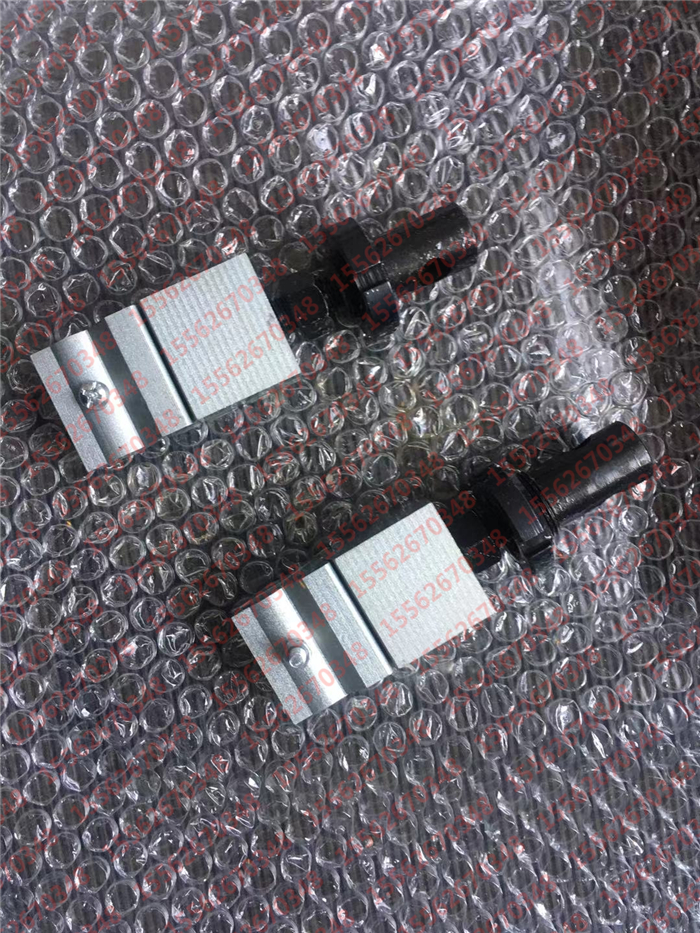

描述：铝合金隔热型材拉伸试验专用夹具，上夹头为倒Ｔ形，其上部通过销轴和卡箍转动连接一吊架，吊架的顶部连有上螺杆和调节手轮，上夹头的两肩部连接一对可替换的倒形上夹板，上夹板上开有三角形插孔，三角形插孔与三角形插销配合插接，三角形插销一端有一销头，其插杆的横截面是与三角形插孔对应的三角形；下夹头为Ｔ形，其底部连有下螺杆和调节手轮，其两肩部连接一对可替换的下夹板，下夹板上也开有三角形插孔，三角形插孔与三角形插销配合插接。本实用新型解决了传统夹具型号不通用的问题，使用方便快捷，有效的固定了型材的位置，可确保上夹具与下夹具在同一垂直线上，确保了上、下夹头的垂直对中，保证了试验数据的准确性。
