脚手架扣件万能试验机|150KN盘扣/碗扣综合性能试验机(图文)

产品分类: 电子万能试验机

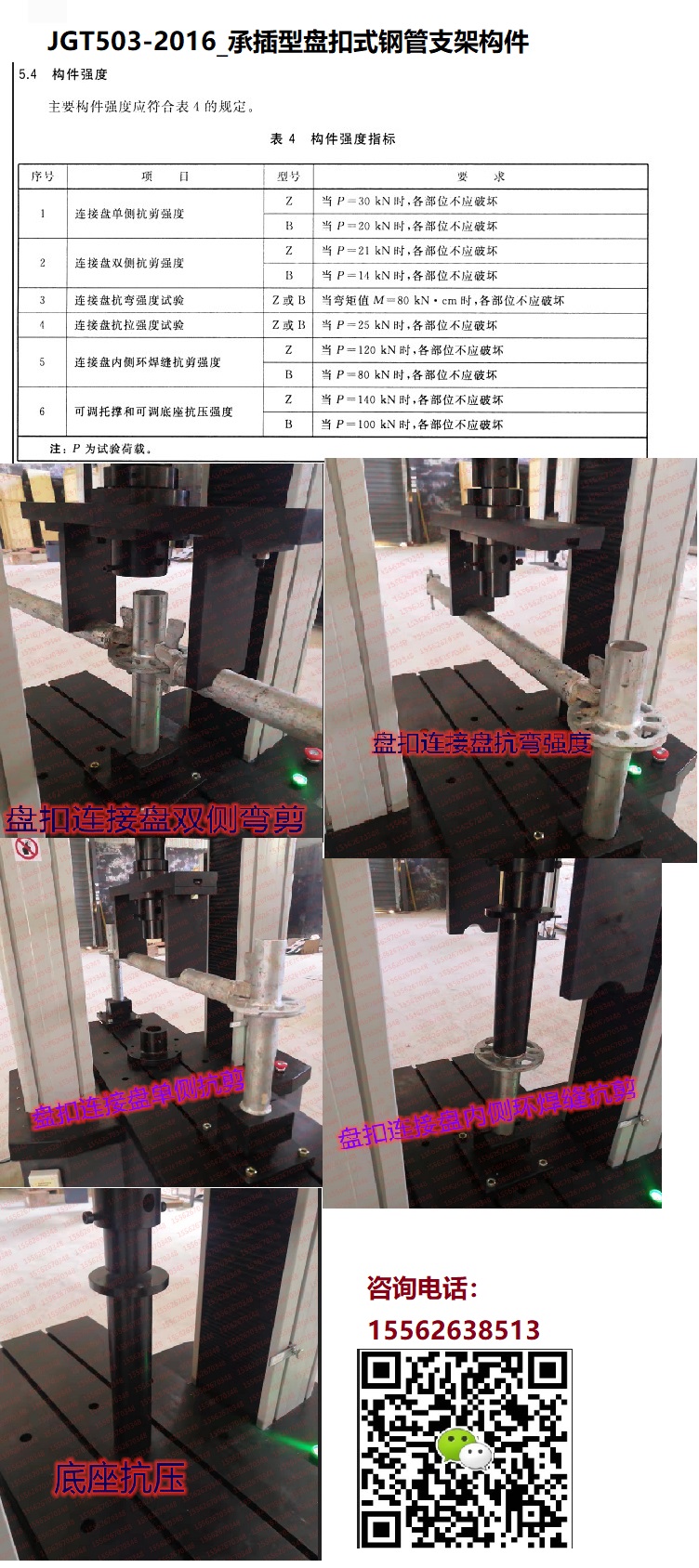

产品概述:脚手架扣件万能试验机主要用于钢管碗扣、扣件和盘扣的力学性能检测,包括直角扣件和旋转扣件的抗滑移、抗破坏试验;直角扣件的旋转刚度试验;对接扣件的抗拉试验;底座的抗压试验以及碗扣式钢管脚手架扣件的上碗扣强度试验、下碗扣焊接强度试验、横杆接头强度试验、横杆接头焊接强度试验、连接盘单侧抗剪强度试验、连接盘双侧抗剪强度试验、连接盘抗弯强度试验、连接盘抗拉试验(满足48.3钢管的夹持拉伸试验)、连接盘内侧环焊缝抗剪强度试验、可调托撑和可调底座抗压强度试验。

脚手架扣件万能试验机主要用于钢管碗扣、扣件和盘扣的力学性能检测,包括直角扣件和旋转扣件的抗滑移、抗破坏试验;直角扣件的旋转刚度试验;对接扣件的抗拉试验;底座的抗压试验以及碗扣式钢管脚手架扣件的上碗扣强度试验、下碗扣焊接强度试验、横杆接头强度试验、横杆接头焊接强度试验、连接盘单侧抗剪强度试验、连接盘双侧抗剪强度试验、连接盘抗弯强度试验、连接盘抗拉试验(满足48.3钢管的夹持拉伸试验)、连接盘内侧环焊缝抗剪强度试验、可调托撑和可调底座抗压强度试验。

  一.满足以下标准:

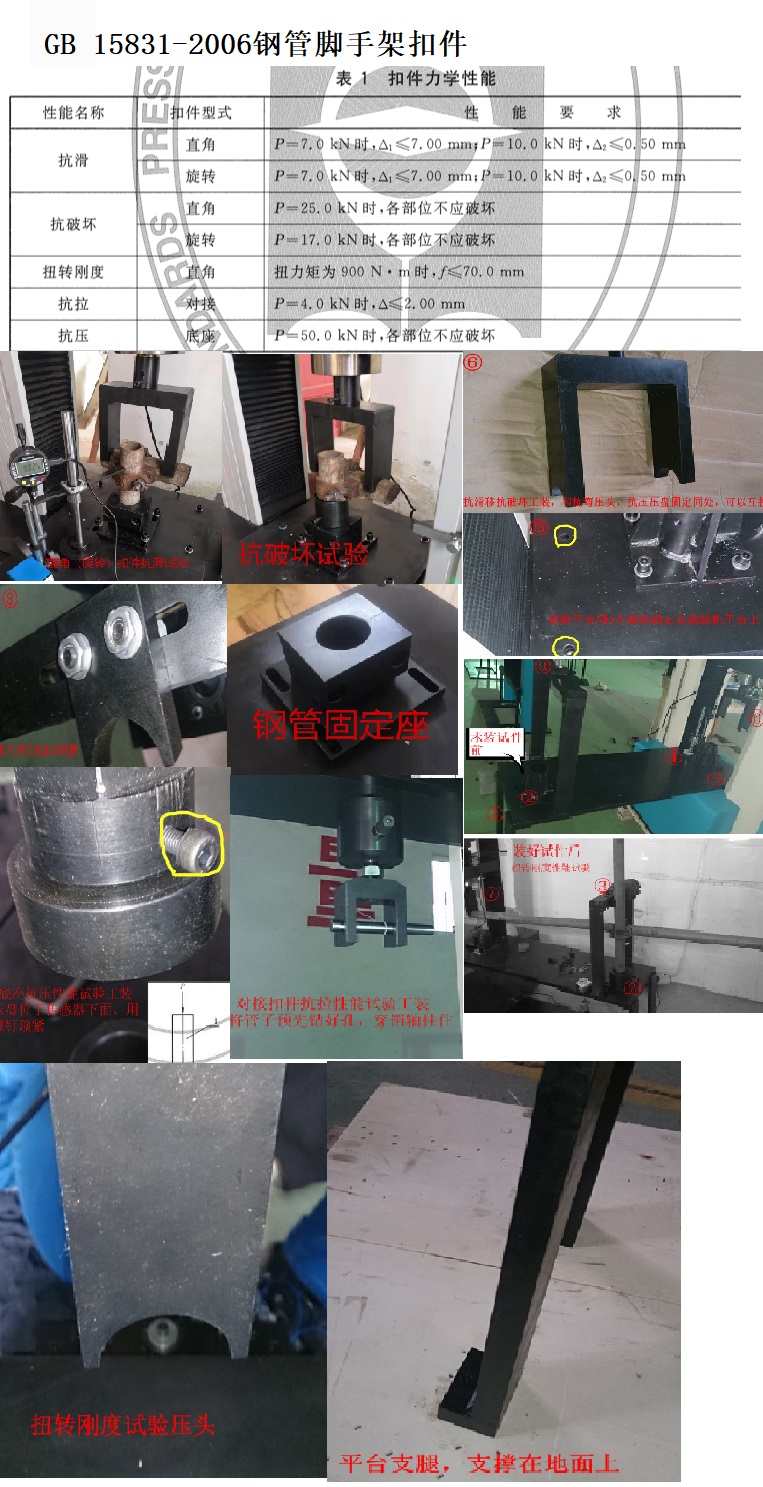

  1.《钢管脚手架扣件》GB15831-2006;

  2.《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011

  3.《绳索有关物理和机械性能的测定》GB/T8834-2006

  4.《安全网》GB5725-2009

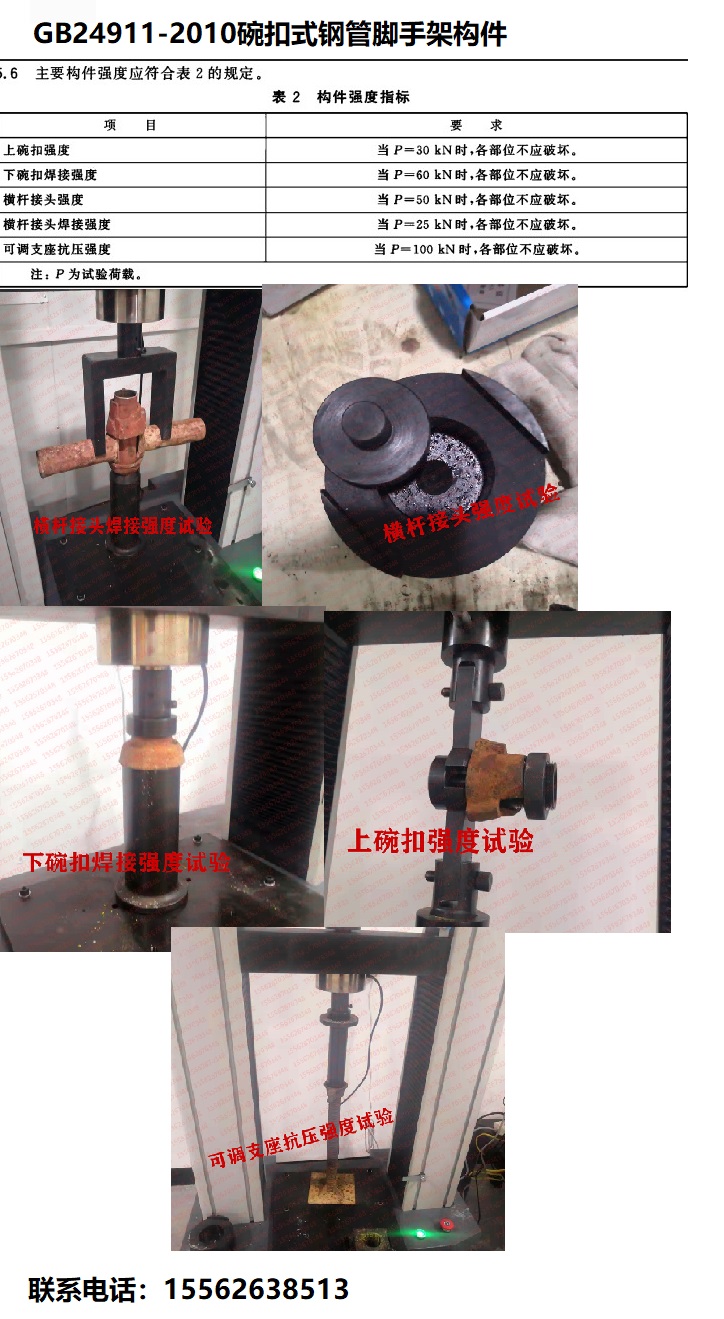

  5.《碗扣式钢管脚手架》GB24911-2010



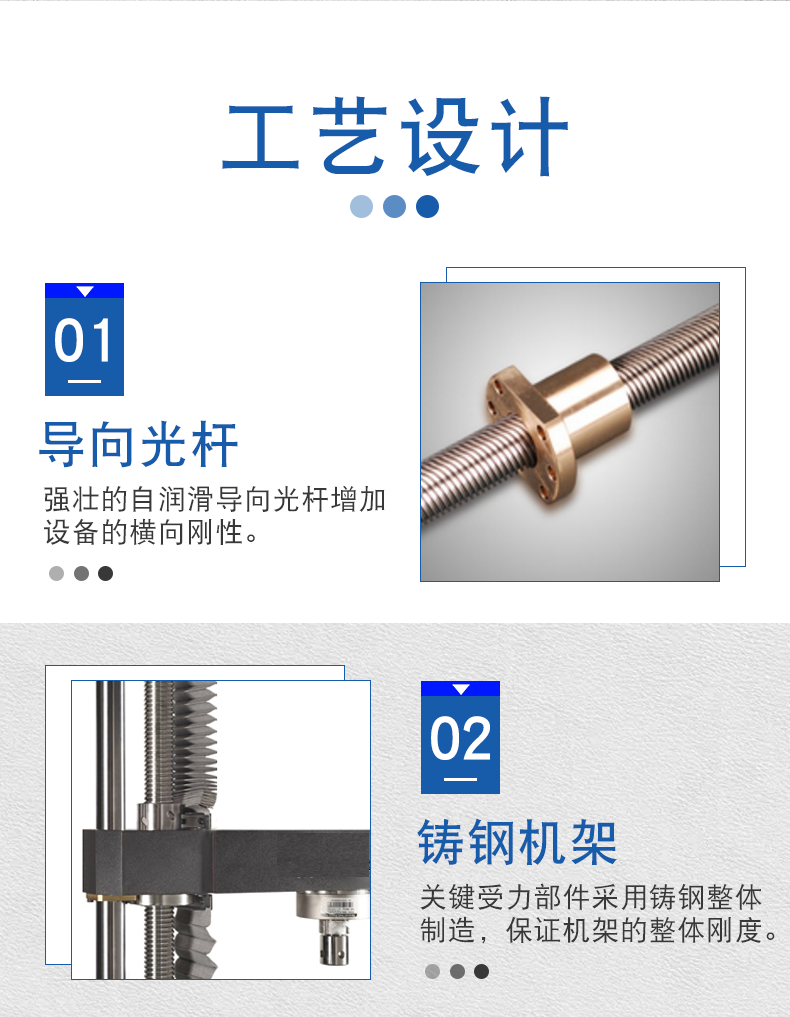

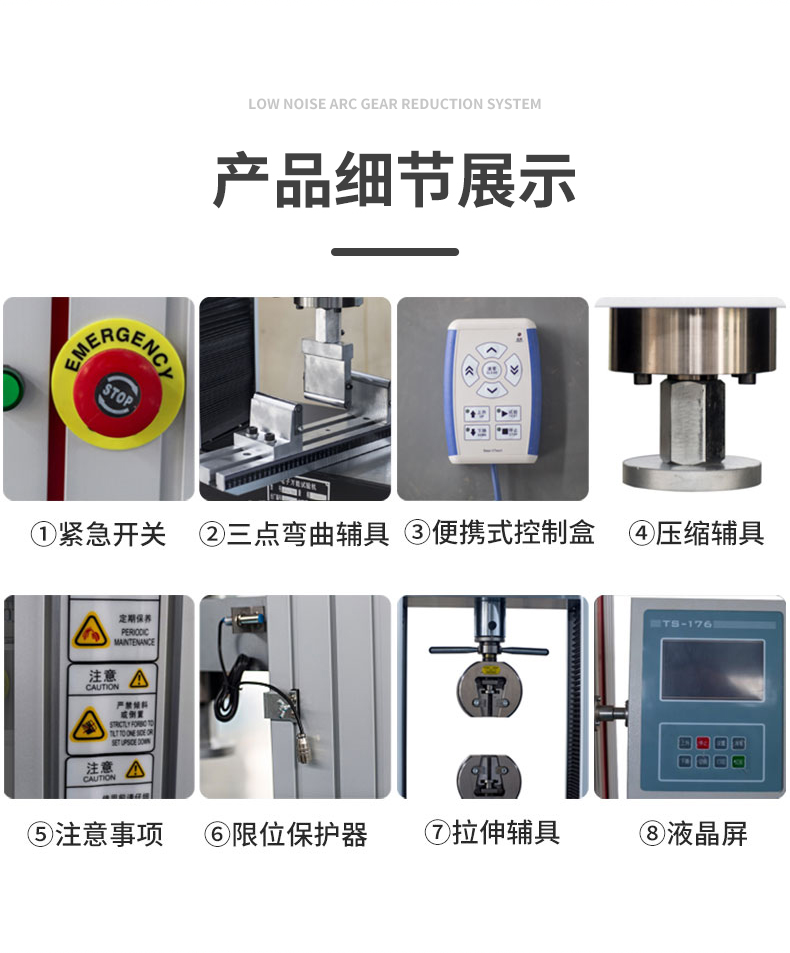

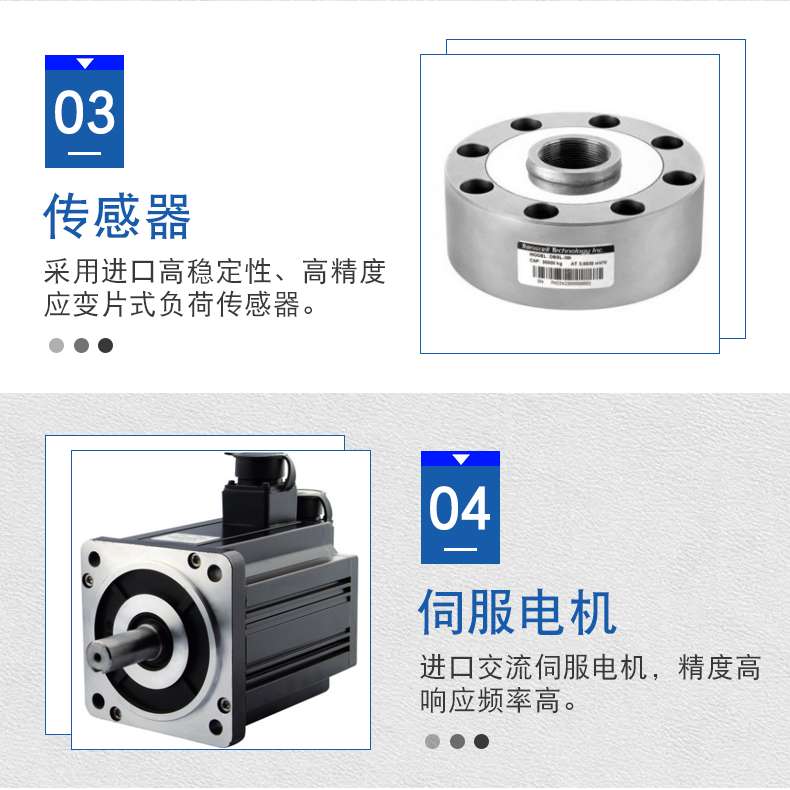

本试验机由四立柱和两个精密滚珠丝杠固定上横梁和工作台面,采用交流伺服电机及驱动器通过同步齿型带,带动两对高精度、无间隙的精密丝杠使中横梁上下移动,其具有结构合理、刚性大、加载平稳、稳定性能好等特点。

  主要技术指标:

  1. 0.05%FS,系统测力精度在2%~100%FS范围内相对精度高达±1%。

  2、电子引伸计,精度C级,在2%-100%FS范围内系统测量变形相对精度高达±0.5%。(客户可根据材料的延伸率选用)

  3、位移传感器采用2000道/圈光电编码器,并采用4倍化技术达到2400道/圈的分辨率(分辨率最高可达0.01mm)。

  4、变形测量采用北京钢院生产的电子引伸计,分辨率最高可达0.01mm。

  5、测控系统采用AD800试验机测控系统,主要指标:

  (1)3个模拟输入通道,用于力值及电子引伸计测量,AD转换代码数为±120,000(用高分辨率AD转换器实现的无分档测量优于4档放大)。

  (2)一个1:100调速比的数字输出通道,用控制伺服系统2~200mm/min范围内无级调速。

  (3)三个光电编码输入通道用于测量大变形和位移测量,采用4倍化技术,提高测量分辨率。

  (4)一个手控操作盒,8个按键。

软件概述

  l基于WINDOWS操作平台,软件操作简单、功能强大,人机对话式结构。采用标准的WindowsXP风格,操作简单易学

  l软件采用模块化设计,不同的试验类型创建,试验控制以及数据分析都有独立的模块,与主程序分离。可以适应多种试验类型的试验控制和数据处理

  l试验数据可由用户自行添加,个数不限,采用模板方式新建试验记录,方便快捷

  l自动完成试验过程、判断破型,自动记录保存试验数据。所有试验数据以国际通用的XML格式保存

  l高效的试验数据管理功能,能按多种方式实现试验数据的快速查询、加载与删除

  l试验结束系统自动分析、统计试验结果,分析方式可由用户自行设定

  l灵活的报表编辑功能,为用户提供了面向图形排版的专用报表编辑工具,简单易学,能方便的打印试验曲线及相关图片、文字

  l用户可根据需要对试验数据进行删除

  l用户可以根据需要改变分析方法,数据可以根据本身需要自行修改修约方式

  l专用的数据库管理库模块

  l同时记录力-时间,变形-时间、位移-时间试验曲线,可随时切换观察,任意放大缩小,水平或垂直移动,实时高速采样

  l提供多种报表打印接口,用户可根据需要编辑任何格式的报表

  l试验数据采用标准数据库管理方式,自动保存所有试验数据和曲线

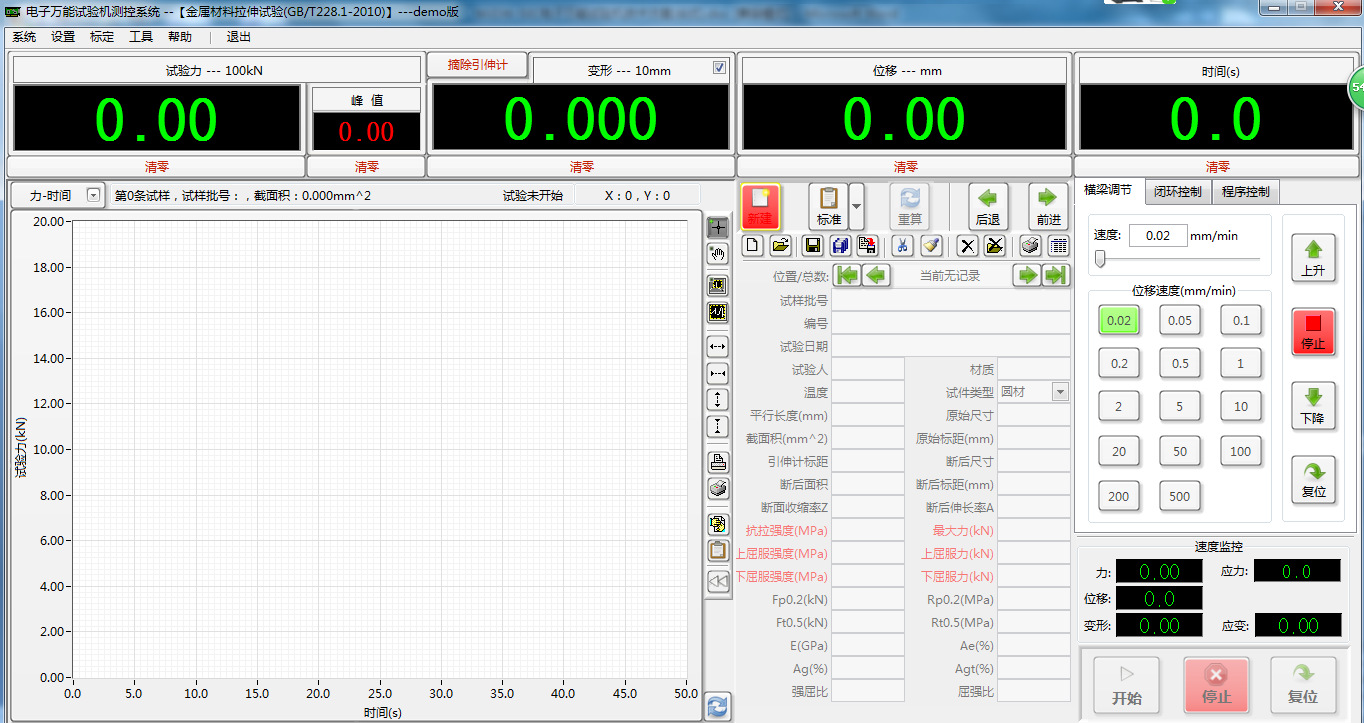

  试验过程中实时显示试验曲线,试验完成后试件的测试数据、曲线和试件信息都会在这操作窗口中显示出来。

  (五)软件集成的部分国家标准或试验方法

  该套控制软件现在已经集成了100多种金属及非金属国家标准或试验方法,可以满足客户的多方面试验的需要,试验报告方法可以根据客户的需随时进行定制和更新,这样可以为客户带来极大的使用方便。

  (六)数据查询窗口

  可对历史试验数据进行数据库查询,只需输入一定的条件,可以把试验数据立即找到。

  (七)自动标定窗口

  力值和变形可以自动标定,在我们调试完成后,如果用户感觉示值不准或者测控参数被改动,只需点击自动校正按钮,系统参数就会恢复到调试时的状态。

  (八)系统的调零采用数字化设计

  只需用鼠标操作就可以对两个采集通道进行调零,系统一般只需一次调零即可,在正常使用情况下,系统会自动回到真正的零点。

  (九)批量数据处理及批量报告打印窗口

  可对一批同类试件进行汇总分析,对测控数据进行对比并计算平均值,可以对试件进行成批汇总打印。我们可以为客户定制特殊的试验报告。这些只是多种形式的几个代表。试验报告也可根据用户要求进行编辑打印并具有相关处理软件(批量处理、控制编程器、MaxDoc报表处理器、MaxXls报表处理器等)

  技术参数

  1.最大试验力:150KN

  2.准确度等级:1级

  3.结构形式:台式框架结构,全喷塑处理

  4.试验力示值允许误差极限:示值的±1%以内

  5.负荷测量范围:满量程的2%~100%FS

  6.力分辨率:最大试验力的1/300000

  7.位移示值极限误差:示值的±1%以内

  8.位移最小分辨率:0.01mm

  9.横梁速度调节范围:0.05~500mm/min

  10.横梁速度相对误差:设定值的±1%以内

  11.有效试验宽度:450mm

        12.有效拉伸空间距离:650mm

  13.主机外形尺寸:795×520×2000mm

  14.主机重量:约400kg

  15.供电电源:220V,50Hz,1.5KW

  16.软件及用户界面:WINDOWS操作环境下的软件和交互式人机对话操作界面

  17.试验过程及测量、显示、分析、控制等均由微机完成

  18.试样破坏后,移动横梁自动停止移动(或自动返回初始位置)

  19.具有程控和机械两级限位保护

      20.当负荷超过额定值3~5%时,自动停机
