齿轮抗压强度试验机是专用于齿轮、同步带轮等机械传动零件抗压强度、拉压力强度检测的微机控制试验设备，依据GB/T 3480、GB/T 10062等相关标准设计，可完成齿轮齿面抗压强度、同步带轮拉伸强度、压溃强度等力学性能测试。

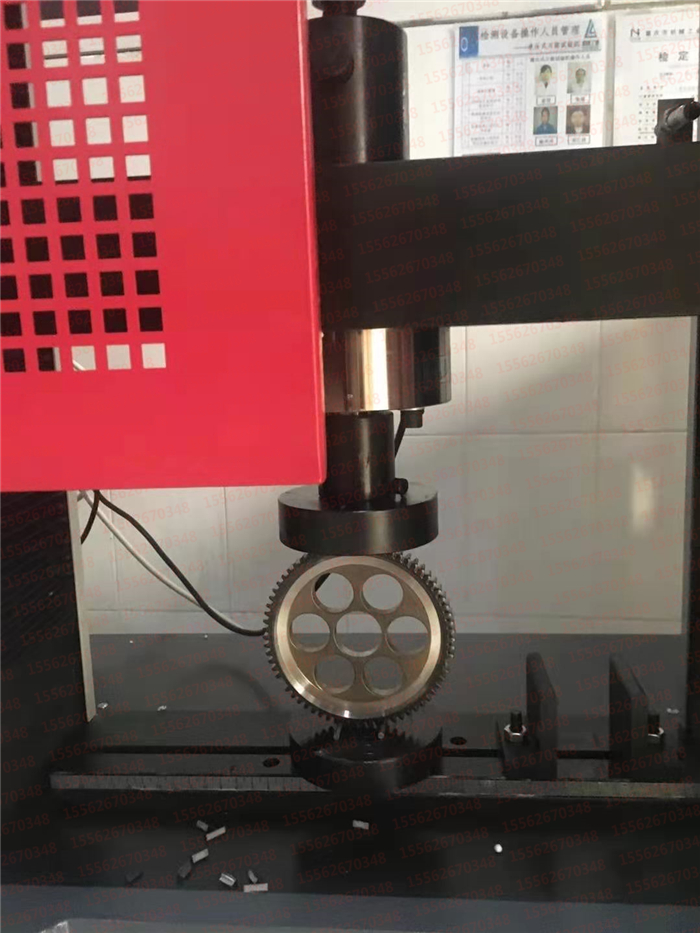

针对齿轮、同步带轮等零件结构复杂、受力面不规整的特点，设备配备专用压头与夹具，压头形状可根据齿轮齿形及同步带轮轮槽定制，确保载荷均匀作用于测试部位，避免局部应力集中影响测试精度。

设备采用微机控制系统与伺服驱动技术，加载过程平稳可控，数据采集精准，实时显示力值与位移曲线，自动计算抗压强度、破坏载荷等指标并生成检测报告。

广泛应用于齿轮制造、同步带轮生产、机械传动零部件企业及第三方检测机构。

齿轮是指轮缘上有齿轮连续啮合传递运动和动力的机械元件，轮齿（齿）──齿轮上的每一个用于啮合的凸起部分，这些凸起部分呈辐射状排列。配对齿轮上轮齿互相接触，导致齿轮的持续啮合运转。
同步带轮，指的是一般由钢，铝合金，铸铁，黄铜等材料制造，其内孔有圆孔，D形孔，锥形孔等形式。同步带轮传动是由一根内周表面设有等间距齿的封闭环形胶带和相应的带轮所组成。
结构特点:
1.主机采用高钢度门式框架结构，强度高、变形小；
2.采用进口高精度滚珠丝杠，传动高效平稳；
3.传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
4.采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
5.夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
6.特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
产品附具：

1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4、自建强大的试验数据库，试验数据可随时保存、查询、调用
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。
技术参数：

1    最大试验力    20KN/20000N
2    试验机级别    0.5级 1级
3    负荷测量范围    0.4%-100%FS（0.5级）/1%～100%FS（1级）
4    示值相对误差    ±0.5%（0.5级）/±1.0%以内（1级）
5    试验力分辨力    1/±300000F.S（全程分辨力不变）
6    变形测量范围    0.2%-100%
7    力控速率调节范围    0.005%-5%FS/S
8    力控速率控制精度    速率<0.05%FS时，为±1%设定值以内；
速率 ≥0.05%FS时，为±0.5%设定值以内；
9    变形速率调节范围：    0.005～5%FS/s；
10    变形速率控制精度    速率＜0.05%FS/s时，为设定值的±1%以内；
速率≥0.05%FS/s时，为设定值的±0.5%以内；
11    位移速率调节范围    0.005～500mm/min；（最高速可到1000mm/min）
12    位移速率控制精度    为设定值的±0.2%以内；
13    恒力、恒变形、恒位移控制范围    0.5%-----100%FS
14    恒力、恒变形、恒位移控制精度    设定值≥10%FS时，为设定值的±0.5%以内
设定值＜10%FS时，为设定值的±1%以内
15    横梁移动行程    750mm
16    有效跨度    400mm
17    电源电压（必须有可靠的接地措施）    ～220V±10% 50Hz；
18    机器功率    1Kw
19    主机外型尺寸(长宽高)    680x460x1600mm
20    机器重量    ≈260kg
