承插盘扣式钢管支架试验机是专用于盘扣式脚手架力学性能检测的微机控制试验设备，依据JG/T 503-2016《承插型盘扣式钢管支架》标准设计，可完成立杆抗压强度、水平杆抗弯强度、节点扭转刚度、连接盘抗剪强度等力学性能测试。

针对盘扣式脚手架结构特点，设备配备专用加载装置与支撑系统，可模拟支架实际受力状态，对立杆、水平杆、斜杆及连接节点进行多种载荷试验。加载装置自动对中，避免偏心受力影响测试精度，确保测试结果准确可靠。

采用微机控制系统与伺服驱动技术，加载过程平稳可控，数据采集精准，实时显示力值与位移曲线，自动计算抗压强度、抗弯强度、扭转刚度等指标并生成检测报告。

广泛应用于承插盘扣式脚手架生产企业、建筑施工企业、安全检测机构及质检中心，是盘扣式脚手架出厂检验和工程验收的必备设备。

检测项目：

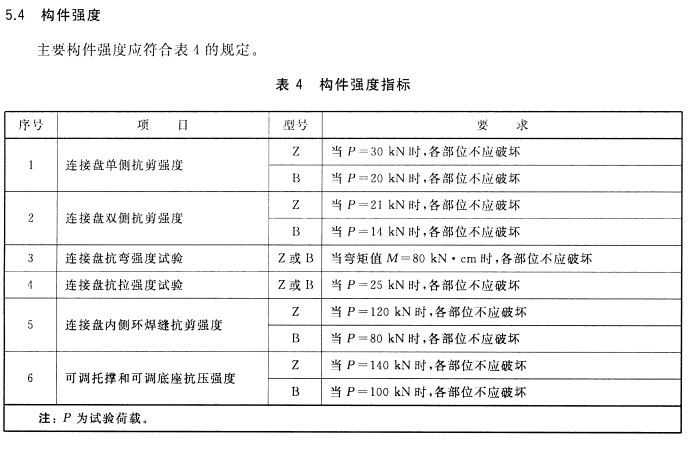

D48.3mm/60.3mmPKJ承插型盘扣式脚手架连接盘单侧抗剪强度试验、连接盘双侧抗剪强度试验/双侧弯剪强度试验、连接盘抗弯强度试验、连接盘抗拉强度试验、连接盘内侧环焊缝抗剪强度试验、可调托撑和可调底座抗压强度试验。

1.最大试验力：150kN；

2.试验机等级：1级；

3.试验力测量范围：2%—100%FS

4.试验力示值相对误差：示值的±0.5%以内；

5.试验力分辨力：最大试验力的1/±300000（全程分辨力不变）；

6.变形测量范围：1%-100%FS；

7.变形示值相对误差：示值的±0.5%以内；

8.变形分辨力：最大变形量的1/±300000；

9.位移示值相对误差：示值的±0.5%以内；

10.位移分辨力：0.01mm；

11.力控速率调节范围：0.005-5%FS/S；

12.力控速率相对误差：设定值的±1%以内；

13.变形速率调节范围：0.02—5%FS/S；

14.变形控制速率相对误差：速率 < 0.05%FS时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的±0.5%以内；

15.横梁速度调节范围：0.01—300mm/min；（区间内速度可任意设定）

16.横梁速度相对误差：速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；

17.恒力、恒变形、恒位移控制范围：0.5%--100%FS；

18.恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内；

19.有效拉伸空间：600mm

20.有效压缩空间：600mm

21.有效试验宽度：400mm；

22.主机外型尺寸（长×宽×高）：约790*490*2200mm；

23.电源：220V±10% 50HZ，2kW；

24.主机重量：约800kg。
