碗扣式钢管扣件试验机_微机控制碗扣式脚手架强度检测设备_专业厂家(图文)

碗扣式钢管扣件试验机_微机控制碗扣式脚手架强度检测设备_专业厂家(图文)

产品分类：各类材料专用试验机

产品概述：微机控制碗扣扣件试验机主要适用于对碗扣工程中钢管公称外径为48.3mm及51mm的脚手架扣件、碗扣扣件、枕木扣件、碗扣扣件等使用的由可锻铸铁或铸钢制造的扣件的抗拉性能、抗压性能、抗滑性能、抗破坏性能以及扭转刚度性能等力学性能的测试。以上检测参数在试验结束后，由软件根据试验开始时设置的试验参数条件自动分析和处理试验结果，并自动保存；各检测参数在试验结束后可查询、打印，软件具有灵活多样的控制方式，试验软件免费升级换代。

碗扣式钢管扣件试验机是专用于碗扣式脚手架构件力学性能检测的微机控制试验设备，依据GB 24911《碗扣型钢管脚手架构件》标准设计，可完成立杆抗压强度、横杆抗弯强度、节点连接强度、上碗扣抗拉强度、下碗扣抗压强度等力学性能测试。

针对碗扣式脚手架结构特点，设备配备专用加载装置与测量系统，可对立杆、横杆、斜杆及碗扣节点进行多种载荷试验。加载装置自动对中定位，确保载荷轴向作用于试件，避免偏心受力影响测试精度，测试过程符合GB 24911标准要求。

采用微机控制系统与伺服驱动技术，加载过程平稳可控，数据采集精准，实时显示力值与位移曲线，自动计算抗压强度、抗弯强度、节点承载力等指标并生成检测报告。

广泛应用于碗扣式脚手架生产企业、建筑施工企业、安全检测机构及质检中心，是碗扣式脚手架构件出厂检验和工程验收的必备设备。

2、附具：
对接口拉伸附具、底座压缩附具、直角扣件扭转弯曲刚度附件、直角和旋转扣件抗滑试验附具、碗扣式辅具各一套。

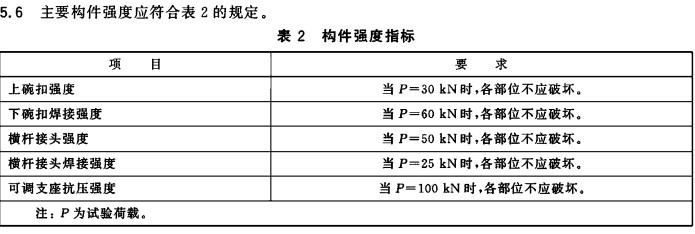

检测项目：

GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》
上碗扣抗拉	碗扣抗拉	试验力P由0KN加至15KN后完全卸载，再由0KN加至30KN，此加荷保持2min，各部分无损坏
下碗扣强度	碗扣焊接强度	试验力P由0KN加至30KN后完全卸载，再由0KN加至60KN，此加荷保持2min，各部分无损坏
横杆接头强度	碗扣横杆强度	试验力P由0KN加至25KN后完全卸载，再由0KN加至50KN，此加荷保持2min，各部分无损坏
横杆接头焊接强度	碗扣横杆接头强度	试验力P由0KN加至10KN后完全卸载，再由0KN加至25KN，此加荷保持2min，各部分无损坏
可调支座抗压	碗扣可调支座抗压强度	试验力P由0KN加至50KN后完全卸载，再由0KN加至100KN，此加荷保持2min，各部分无损坏

技术参数:

1	试验机等级	1级
2	最大试验力	100KN/2KN
3	力值测量范围	2%-100%FS
4	准确度	优于示值的±1%
5	主机分档	1、2、5、10四档，2KN不分档
6	位移测量方式	Δ2使用电子百分表直接采集，其他位移使用高精度光电编码器
7	位移分辨率	0.01㎜
8	试验速度	0.005-500㎜/min
9	横梁移动空间	900㎜
10	拉伸空间	700㎜
11	压缩空间	600㎜
12	主机有效宽度	500㎜
13	过载保护	限位保护和软件保护双重保护
14	主机电源	0.75kW、AC220V±10%、50Hz、单相
15	工作环境	室温10～35℃，湿度20%～80%
