热浸镀锌层锤击试验装置，依据GB/T2694-2010标准设计制造，专用于热浸镀锌钢构件镀锌层附着力的现场快速评定。镀锌层附着力是衡量镀锌防腐质量的核心指标，附着力不足将导致锌层剥落，严重影响钢结构的使用寿命。

试验时采用标准锤击工具对镀锌层表面进行规定次数的敲击，观察锌层是否出现起皮、脱落或剥离现象，以此评定镀锌层的附着质量。装置配套标准锤头和敲击模具，操作简便、评定直观，适用于输电铁塔、钢结构桥梁、热镀锌钢管等热浸镀锌产品的施工现场抽检和出厂检验。

该装置是热浸镀锌生产企业、电力施工单位及钢结构质检单位的常用检测工具。

二、技术规格

　　1、锤头重量：210g±1g

　　2、锤头中心线至底座面垂直高度：300mm±1mm

　　3、锤柄材料：橡木

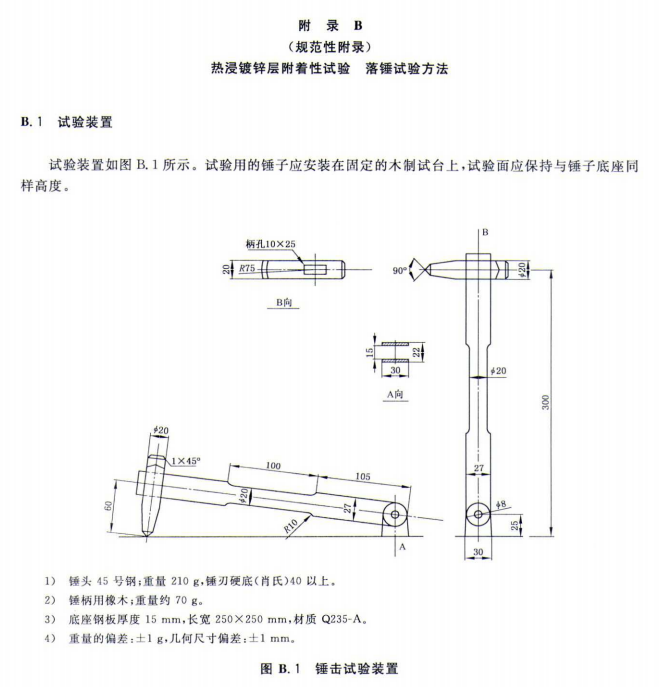

　　适用于热浸镀锌层附着力试验，是有关生产厂家和质检部门进行产品质量检测和控制所必须的设备。锤头表面应光滑、平整、无毛刺。锤头与锤柄结合应牢固;底座与锤柄之间颖活动灵活。外形尺寸锤头、锤柄及底座公称尺寸及允许偏差见图和表所示锤头、锤柄及底座公称

　　三、尺寸及允许偏差

　　构件名称

　　公称尺寸及允许偏差

　　锤头采用45号钢，质量为(210±10)g，表面镀铬。

　　锤刃硬度(肖氏)不低于40HS。

　　锤柄采用橡木，质量为(70±10)g。

　　底座采用Q235钢，表面镀铬。

　　四、使用：试件置于水平，调整试样，使打击点距试样边、角、端部不小于10mm，锤头面向台架中心，锤柄与底座平面垂直后自由落下，以4mm的间隔平行打击5点。检查镀锌层表面状态是否符合标准要求，打击处不得重复打击
