土工布宽条拉伸试验机是依据GB/T 15788-2005《土工布及其有关产品 宽条拉伸试验方法》及JTG E50-2006《公路工程土工合成材料试验规程》等标准设计制造的专业检测设备，用于测定各类土工布、土工膜、土工格栅及复合材料的宽条拉伸强度、伸长率与拉伸模量，广泛应用于公路、铁路、水利、环保等工程领域。

设备采用门式框架结构，伺服电机驱动，高精度负荷传感器与引伸计实时采集，宽条试样夹持稳固、同轴度高，有效消除偏心加载对测试结果的影响。微机控制系统支持等速应力、等速位移、等速应变等多种闭环控制模式，试验速度连续可调，自动记录最大拉伸力与峰值位移并计算拉伸强度与伸长率值，数据精确、重复性好。

宽条夹具采用加强型结构设计，夹持面经特殊处理，防止试样打滑与钳口损伤，适配200mm或60mm标准宽条试样，满足不同规格土工布的检测需求。设备亦可扩展完成刺破强力、顶破强力、撕裂强力等多项土工合成材料试验，一机多用。

试验机特点：
1、试验机主机：
1.1该机采用门式双空间结构；上拉、下压。
1.2调速系统采用伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达1～200mm/min。
1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
1.4万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
2、控制系统、操作软件及数据处理系统
2.1济南纵驰计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。
2.2保护功能:该机具有软件和机械两种限位保护方式,超过zui大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
2.3对于负荷、变形通道可实现自动标示，直观方便。
2.4批量试验可实现曲线的分层次显示，曲线自动跟随。
2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。
2.6监测试验过程：对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。
2.7软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。
2.8结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。
2.9可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。
2.10曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。
2.11结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。
2.12力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。
2.13变形接口：变形通道接口及试验软件可根据用户需要配备各种类型的引伸计，并可进行标定、修改参数及正常试验。
2.14数据采样频率：可根据用户试验要求选择高速采样频率。

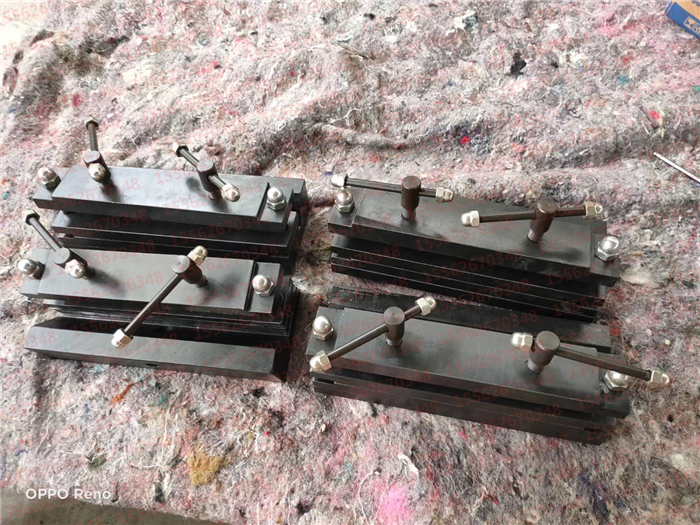

专用拉伸试验夹具：

技术参数：
最大试验力50kN
试验机级别0.5级/1.0级
负荷测量范围0.2%～100%FS（0.5级）/1%～100%FS（1.0级）
示值相对误差±0.2%（0.5级）±1%（1.0级）
试验力分辨率1/±500000FS（全程分辨率不变）
变形测量范围0.2%～100%
力控速率调节范围0.005%～5%FS/S
力控速率控制精度速率<0.05%FS时，为±1%设定值以内；
速率≥0.05%FS时，为±0.5%设定值以内；
变形速率调节范围0.005～5%FS/s；
变形速率控制精度速率＜0.05%FS/s时，为设定值的±1%以内；
速率≥0.05%FS/s时，为设定值的±0.5%以内；
位移速率调节范围0.01～500mm/min；
位移速率控制精度为设定值的±0.2%以内；
恒力、恒变形、恒位移控制范围0.5%～100%FS
恒力、恒变形、恒位移控制精度设定值≥10%FS时，为设定值的±0.5%以内
设定值＜10%FS时，为设定值的±1%以内
有效试验跨度400mm
有效拉伸空间650mm
电源电压～220V±10%50Hz（须可靠接地）
机器功率1.0KW
载荷机架尺寸(LWH)约1010×750×2225
机器重量≈350kg
