土工布顶破刺破试验机是依据GB/T 14800-2010《土工布顶破强力试验方法》及JTJ/T 060公路工程土工合成材料试验规程设计制造的专业土工布检测设备，用于测定土工布、土工膜、复合土工材料等土工合成材料的CBR顶破强力及刺破强力，广泛应用于公路、铁路、水利、港口、隧道、矿山等工程领域的土工材料质量控制及检测机构。

CBR顶破测试采用50mm×50mm方形平头压杆以恒定速率垂直压入试样，测定试样被顶破时的最大顶压力；刺破试验采用16mm圆形平头金属顶杆测定材料抵抗尖锐物刺穿的能力，两种试验均能有效评价土工布在实际填土或施工条件下的抵抗局部破坏性能。

设备由微机控制伺服电机驱动加载，试验力测量采用高精度负荷传感器，准确度优于±1%，实时记录顶破位移与峰值力并自动计算强力值。压杆对中机构确保加载轴线精确对准试样中心，底座夹环提供均匀稳定的试样约束，试验重复性好。

相关条款
4)GB/T13763-1992《土工布梯形法撕破强力试验方法》
5)GB/T 19470-2004《土工合成材料塑料土工网》
6)JT/T520-2004《公路工程土工合成材料短纤针刺非织造土工布》
7)GB/T17690-1998《塑料扁丝编织土工布》
9)JTJ239-98《水运工程织物应用技术规范》
10)JC839.1-1998《玻璃纤维土工格栅路面用》
GB/T19978-土工布及其产品刺破强力的测定
GB/T14800-土工布顶破强力试验方法
GB/T16989-土工布接头/接缝宽条拉伸试验方法
GB/T15788-土工布拉伸试验方法宽条样法

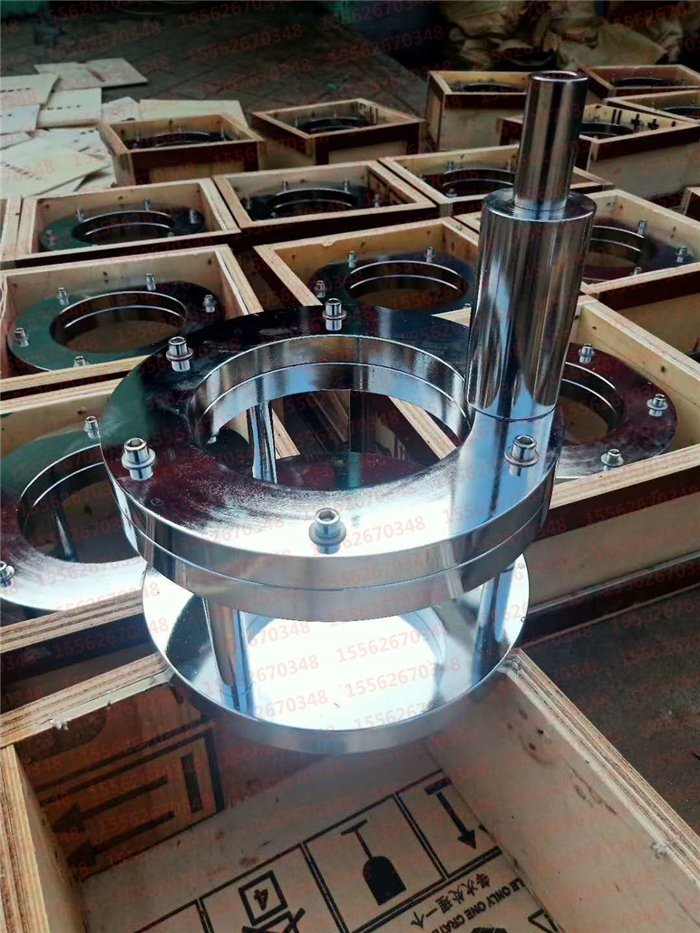

专用试验夹具：

技术参数：
1）电子试验机试验力：20KN；
2）试验力不分档，测量范围满量程1%-100％；
3）试验力测量准确度：±0.5%；
4）位移速度控制：0.001～500mm/min分档调整；
5)试验力分辨力：试验力的1/±300000（全程分辨力不变）；
6)变形测量范围：1%-100%FS；
7）变形示值相对误差：示值的±1%以内；
8）变形分辨力：变形量的±500000；
9）大变形测量范围：10-800mm(选配)；
10）大变形示值相对误差：示值的±1%以内(选配)；
11）大变形分辨力：0.008mm(选配)；
12）位移示值相对误差：示值的±1%以内；
13）变形速率调节范围：0.02—5%FS/S；
14）变形控制速率相对误差：速率<0.05%fs时，为设定值的±2%以内；速率≥0.05%fs时，为设定值的±1%以内；
15）横梁速度调节范围：0.001—500mm/min；
16）横梁速度相对误差：速率<0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；
17）恒力、恒变形、恒位移控制范围：0.5%--FS；
18）恒力、恒变形、恒位移控制精度：设定值<10%fs时，为设定值的±1%以内；设定值≥10%fs时，为设定值的±0.1%以内；
19）有效拉伸空间（带夹具）：≥650mm；
20)有效试验宽度：420mm；
21)主机外型尺寸（长×宽×高）：800×650×2000（mm）；
22）供电电源功率：1.5kW，220V，50Hz；
23)重量400KG
