经过我们无数次的试验测试和对比,我们发现在我们接触到的材料中,有部分材料或者合金表现出了不同的物理性能强度,这类材料主要用于特殊行业,例如军工,航天,科研等领域.材料普遍存在抗拉强度大等特性.在反复对比中我们发现,常规夹具的夹持方式已经不能够满足要求,甚至是夹持这种方式已经不能够作为选择标准,市场上急需一种能够满足要求的夹具.

　　经过长达一年的研究和多次对比,我们终于找到了一种合理的方式去对式样进行固定,试验成功率有了很大的提高.

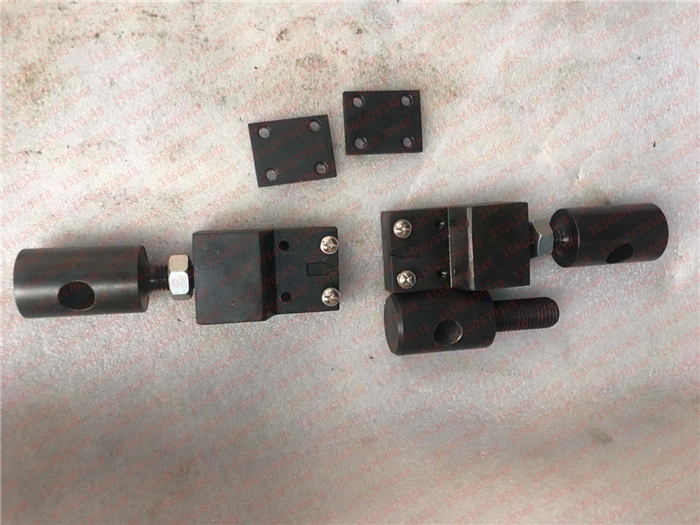

　　结构解析:在整体的金属上通过加工的方式按照式样尺寸一比一洗出式样曹,把式样固定到里面,上面通过压紧的方式压紧,并且对成型的夹具进行热处理.提高夹具的物理性能.
　　①主机结构
　　WDW-100KN电子万能试验机(落地式)采用双空间落地式结构,上空间拉伸，下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组门式框架，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定交流伺服电机通过同步齿形带减速系统带动滚珠丝杠旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定。主机主要零部件在加工中心进行加工，保证了主机的精度。
　　②附具标准配置
　　楔形拉伸附具、压缩附具、弯曲附具各一套
　　③测试平台
　　100kn万能材料试验机(落地式)采用品牌计算机作为硬件平台，利用计算机PCI（采用即插即用PNP技术）插槽与采集控制系统直接连接告诉、准确、实时采集处理数据，测控软件以WINDOWS操作系统作为平台，界面温和、直观、层次分明、操作简单。测控软件能够满足不同材料的试验测试。可根据相关国际标准、国家标准或行业标准测试各种材料的物理性能力学试验，可输出用户理想的报告。
　　④试验力测量：
　　负荷测量：采用0.02%FS高稳定性、高精度的轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现了试验力宽范围的测量。
　　试样变形测量：采用24位A/D转换单片机采集系统，经计算机数据处理，实现试样的变形测量。
　　位移测量：采用2000P/R高精度光电编码器与精密丝杠同轴旋转，同时通过数字电路倍频整形后实现上下夹头相对位移的测量。
　　⑤试验力控制系统
　　100kn万能材料试验机(落地式)采用进口全数字交流伺服控制器，控制高性能的交流伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动。具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳等优点。
　　⑥操作便利
　　在外置主机控制器上具体6个按键分别为快上、快下、慢上、慢下、开始、清零。
　　⑦保护装置
　　根据不同的试验位置，可调节限位开关的位置，有效地防止夹具对撞。具有过载、过流、漏电等保护功能。
　　专用试验夹具:

　　技术参数:
