TL 52038-Y滚剥试验剥离试验机|微机控制拔脱剥离试验机(图文)

产品分类: 各类材料专用试验机
产品概述:TL 52038-Y滚剥试验剥离试验机符合标准TL52038_EN_2009-07-01的相关要求。测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量、延伸率、可做剥离、撕裂、抗弯、抗折、压缩、、、、、等试验,适合金属、塑胶、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。

TL 52038-Y滚剥试验剥离试验机符合标准TL52038_EN_2009-07-01的相关要求。测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量、延伸率、可做剥离、撕裂、抗弯、抗折、压缩、、、、、等试验,适合金属、塑胶、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。


依据标准:
GBT 2792-2014胶粘带剥离强度的试验方法
GB_T 4850-2002压敏胶粘带低速解卷强度的测定
GBT 2790-1995胶粘剂180°剥离强度试验方法
GB_T 7122-1996高强度胶粘剂剥离强度的测定浮滚法
TL 52038-Y滚剥试验
结构特点:
1、采用高精度、全数字调速系统及精密减速系统,驱动精密丝杠副进行试验,实现试验速度的大范围调节,试验过程噪音低、运行平稳。
2、可选用万向节十字插销结构,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。
3、Windows操作系统,人性化操作界面,可显示试验方法选择界面、试验参数选择界面、试验操作及结果显示界面和曲线显示界面,并可实时显示各参数曲线,便于试验数据分析,过程监控。
4、可实现试样装夹时横梁快慢升降调整,具有过流、过压、过载等保护装置。
5、配置打印机,可直接实现试验过程的控制及数据的存储、打印。
操作软件介绍:
)本机采用内置式控制器,保证了该试验机可以实现等速位移控制、等速变形的闭环控制。
b)采交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置。
c)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。
d)自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化
e)条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;
f)自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;
g)自动标定:系统可自动实现示值准确度的标定;
h)自动保存:试验结束,试验数据和曲线自动保存;
i)过程实现:试验过程、测量、显示和分析等均由微机完成;
j)批量试验:对相同参数的试样,一次设定后可顺次完成;
k)试验软件:中文WINDOWS界面,菜单提示,鼠标操作;
l)显示方式:数据和曲线随试验过程动态显示;
m)曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;
n)曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;
o)试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。
p)限位保护:具有程控和机械两级限位保护;
q)自动停机:试样断裂后,移动横梁自动停止;
r)过载保护:当负荷超过各档最大值的3-5%时,自动停机;
自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。

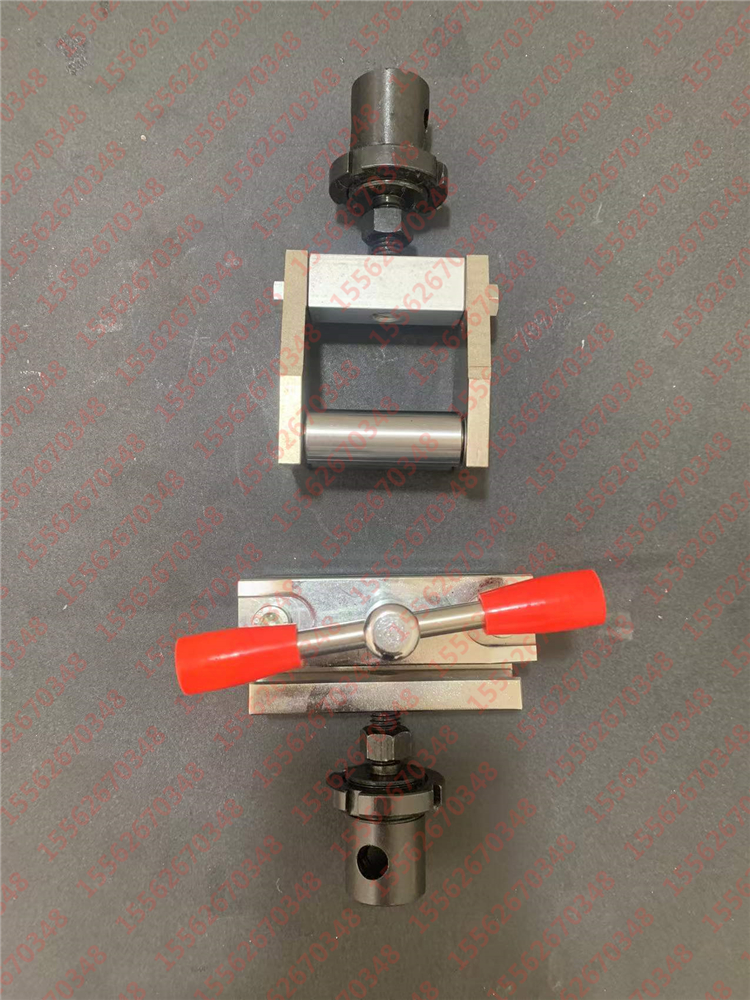

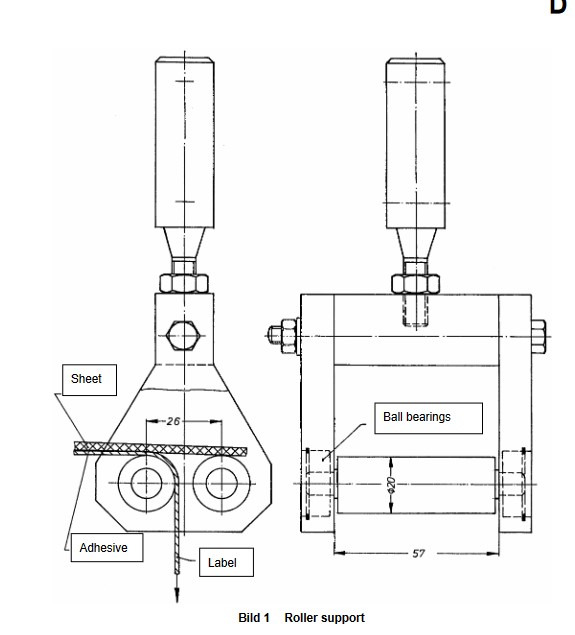

TL 52038-Y滚剥试验强度夹具介绍:

技术参数:



设备名称

TL 52038-Y滚剥试验剥离试验机

1

最大试验力

2000N

2

试验机级别

0.5级 1级

3

负荷测量范围

0.4%-100%FS(0.5级)/1%~100%FS(1级)

4

示值相对误差

±0.5%(0.5级)/±1.0%以内(1级)

5

试验力分辨力

1/±300000F.S(全程分辨力不变)

6

变形测量范围

0.2%-100%

7

力控速率调节范围

0.005%-5%FS/S

8

力控速率控制精度

速率<0.05%FS时,为±1%设定值以内;

速率 ≥0.05%FS时,为±0.5%设定值以内;

9

变形速率调节范围:

0.005~5%FS/s;

10

变形速率控制精度

速率<0.05%FS/s时,为设定值的±1%以内;

速率≥0.05%FS/s时,为设定值的±0.5%以内;

11

位移速率调节范围

0.005~500mm/min;(最高速可到1000mm/min)

12

位移速率控制精度

为设定值的±0.2%以内;

13

恒力、恒变形、恒位移控制范围

0.5%-----100%FS

14

恒力、恒变形、恒位移控制精度

设定值≥10%FS时,为设定值的±0.5%以内

设定值<10%FS时,为设定值的±1%以内

15

横梁移动行程

750mm

16

侧面有效跨度

75mm

17

电源电压(必须有可靠的接地措施)

~220V±10% 50Hz;

18

机器功率

400w

19

主机外型尺寸(长宽高)

410x430x1550mm

20

机器重量

≈100kg
