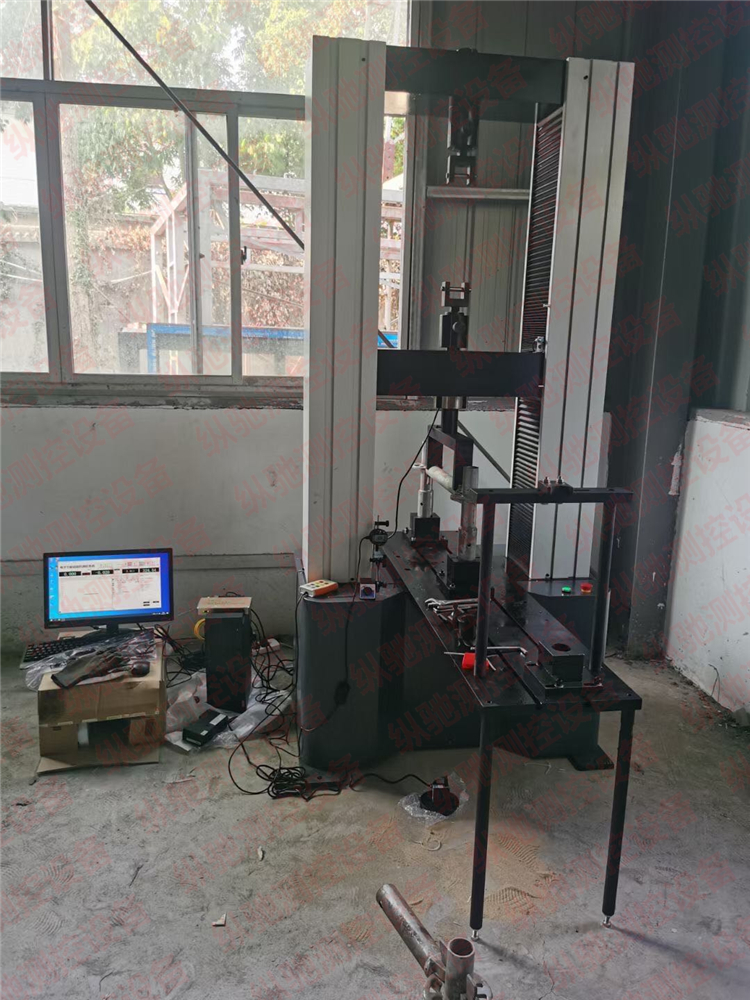

脚手架/盘扣/碗扣试验机分别对应标准GB15831-2006钢管脚手架扣件，JGT503-2016_承插型盘扣式钢管支架构件，GB24911-2010碗扣式钢管脚手架构件分贝需要10吨扣件试验机，15吨碗口试验机，20吨盘扣试验机。过对设备进行加高加宽从来实现三种不同的扣件的检测，将几十种试验要求几种到一台机器上，大大节省了用户投入成品，也为试验空间的节省提供一些便利。

对于盘扣试验机的检测，标准中明确标示保载力为14吨，而市场上的所谓的15吨机器虽然理论上是可以满足需求的，可是实际中就不一定见得能够保证试验数据的准确性。
盘扣碗扣扣件力学性能一体试验机满足标准：
JG/T 503-2016《承插型盘扣式钢管支架构件》
GB/T228-2002《金属材料室温拉伸试验》
GB/T7314《金属压缩试验》
GB/T5725-2009《安》
GB/T15831-2006《钢管脚手架扣件》
GB/24911-2010《碗扣式钢管脚手架构件》
盘扣碗扣扣件力学性能一体试验机配置夹具体：
[扣件试验]
1、抗滑抗破坏夹具
2、扭转刚度试验工装
3、对接扣件抗拉试验工装
4、抗压夹具
[碗扣试验]：
1、上碗扣试验工装
2、横杆接头强度试验工装
3、下碗扣焊接强度试验工装
[盘扣试验]：
1、连接盘单侧抗剪强度试验
2、连接盘双侧抗剪强度试验
3、连接盘抗弯强度试验
4、连接盘抗拉强度试验
5、连接盘内侧环焊缝抗剪强度试验
6、可调托撑和可调底座抗压强度试验
各项技术参数
1.最大试验力：200KN
2.准确度等级:1级
3.结构形式：台式框架结构，全喷塑处理
4.试验力示值允许误差极限：示值的±1%以内
5.负荷测量范围：满量程的2%～100%FS
6.力分辨率：最大试验力的1/300000
7.位移示值极限误差：示值的±1%以内
8.位移最小分辨率：0.01mm
9.横梁速度调节范围：0.05～300mm/min
10.横梁速度相对误差：设定值的±1%以内
11.有效试验宽度：550mm
12.有效拉伸空间距离：650mm
13.主机外形尺寸：1060×805×2300mm
14.主机重量：约1400kg
15.供电电源：220V，50Hz，2KW
16.软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面
17.试验过程及测量、显示、分析、控制等均由微机完成
18.试样破坏后，移动横梁自动停止移动（或自动返回初始位置）
19.具有程控和机械两级限位保护
20.当负荷超过额定值3～5%时，自动停机
