复合材料面内剪切性能试验机|GBT28889-2012薄板面内剪切试验机(图文)

产品分类: 各类材料专用试验机
产品概述:GBT28889-2012薄板面内剪切试验机测定对称铺层的纤维增强塑料面内剪切强度、剪切模量及剪切应力-应变曲线。将开有对称V型槽口的的试样夹持在一对专用夹具上,通过试验机的拉伸在试样工作区内产生剪应力,最终使试样因剪切而破坏。符合标准GBT 28889-2012复合材料面内剪切性能试验方法和ASTMD7078复合材料V缺口剪切性能测试标准方法等相关标准的规定和要求。

GBT28889-2012薄板面内剪切试验机测定对称铺层的纤维增强塑料面内剪切强度、剪切模量及剪切应力-应变曲线。将开有对称V型槽口的的试样夹持在一对专用夹具上,通过试验机的拉伸在试样工作区内产生剪应力,最终使试样因剪切而破坏。符合标准GBT 28889-2012复合材料面内剪切性能试验方法和ASTMD7078复合材料V缺口剪切性能测试标准方法等相关标准的规定和要求。


动力控制系统
采用全数字伺服控制器,控制高性能的伺服电机驱动同步齿形带,带动两对高精度无间隙的精密丝杠传动,具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。
控制系统
采用计算机结合先进的电子技术、实现标准化、单元化控制,具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据,绘制多种曲线并打印试验报告。
操作便利
在外置主机控制器上具体4个按键分别为快上、快下、慢上、慢下来比较方便的调整试验空间。
保护装置
根据不同的试验位置,可调节限位开关的位置,有效地防止夹具对撞。
具有过载、过电流、漏电等保护功能。
软件特点:
)本机采用内置式控制器,保证了该试验机可以实现等速位移控制、等速变形的闭环控制。
b)采交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置。
c)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。
d)自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化
e)条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;
f)自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;
g)自动标定:系统可自动实现示值准确度的标定;
h)自动保存:试验结束,试验数据和曲线自动保存;
i)过程实现:试验过程、测量、显示和分析等均由微机完成;
j)批量试验:对相同参数的试样,一次设定后可顺次完成;
k)试验软件:中文WINDOWS界面,菜单提示,鼠标操作;
l)显示方式:数据和曲线随试验过程动态显示;
m)曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;
n)曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;
o)试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。
p)限位保护:具有程控和机械两级限位保护;
q)自动停机:试样断裂后,移动横梁自动停止;
r)过载保护:当负荷超过各档最大值的3-5%时,自动停机;
自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。

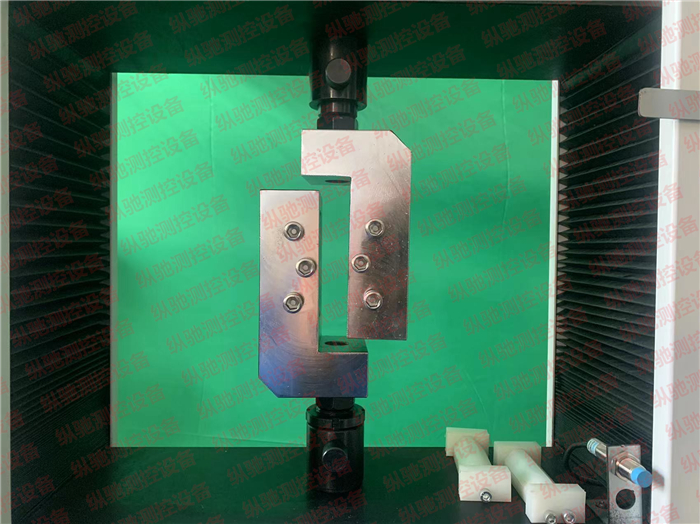

GB/T 28889-2012/ASTMD7078复合材料面内剪切夹具介绍:

技术参数:



设备名称

GB/T 28889-2012/ASTMD7078复合材料面内剪切试验机

1

最大试验力

20KN/20000N

2

试验机级别

0.5级 1级

3

负荷测量范围

0.4%-100%FS(0.5级)/1%~100%FS(1级)

4

示值相对误差

±0.5%(0.5级)/±1.0%以内(1级)

5

试验力分辨力

1/±300000F.S(全程分辨力不变)

6

变形测量范围

0.2%-100%

7

力控速率调节范围

0.005%-5%FS/S

8

力控速率控制精度

速率<0.05%FS时,为±1%设定值以内;

速率 ≥0.05%FS时,为±0.5%设定值以内;

9

变形速率调节范围:

0.005~5%FS/s;

10

变形速率控制精度

速率<0.05%FS/s时,为设定值的±1%以内;

速率≥0.05%FS/s时,为设定值的±0.5%以内;

11

位移速率调节范围

0.005~500mm/min;(最高速可到1000mm/min)

12

位移速率控制精度

为设定值的±0.2%以内;

13

恒力、恒变形、恒位移控制范围

0.5%-----100%FS

14

恒力、恒变形、恒位移控制精度

设定值≥10%FS时,为设定值的±0.5%以内

设定值<10%FS时,为设定值的±1%以内

15

横梁移动行程

750mm

16

有效跨度

400mm

17

电源电压(必须有可靠的接地措施)

~220V±10% 50Hz;

18

机器功率

1Kw

19

主机外型尺寸(长宽高)

680x460x1600mm

20

机器重量

≈260kg
